Näfels, Obererlen Spül- und Pressbohrvortrieb
Im Rahmen des Fernwärmeausbaus Obererlen wurden drei parallele gesteuerte Spülbohrungen à ca. 70 m sowie zwei parallele Pressbohrungen à ca. 30 m ausgeführt. Die Trassen unterquerten das Schulareal, einen Sportplatz, einen Bach sowie die SBB-Bahnlinie. Herausforderungen waren die beengten Platzverhältnisse sowie der sehr hohe Grundwasserandrang bei den Pressbohrungen.

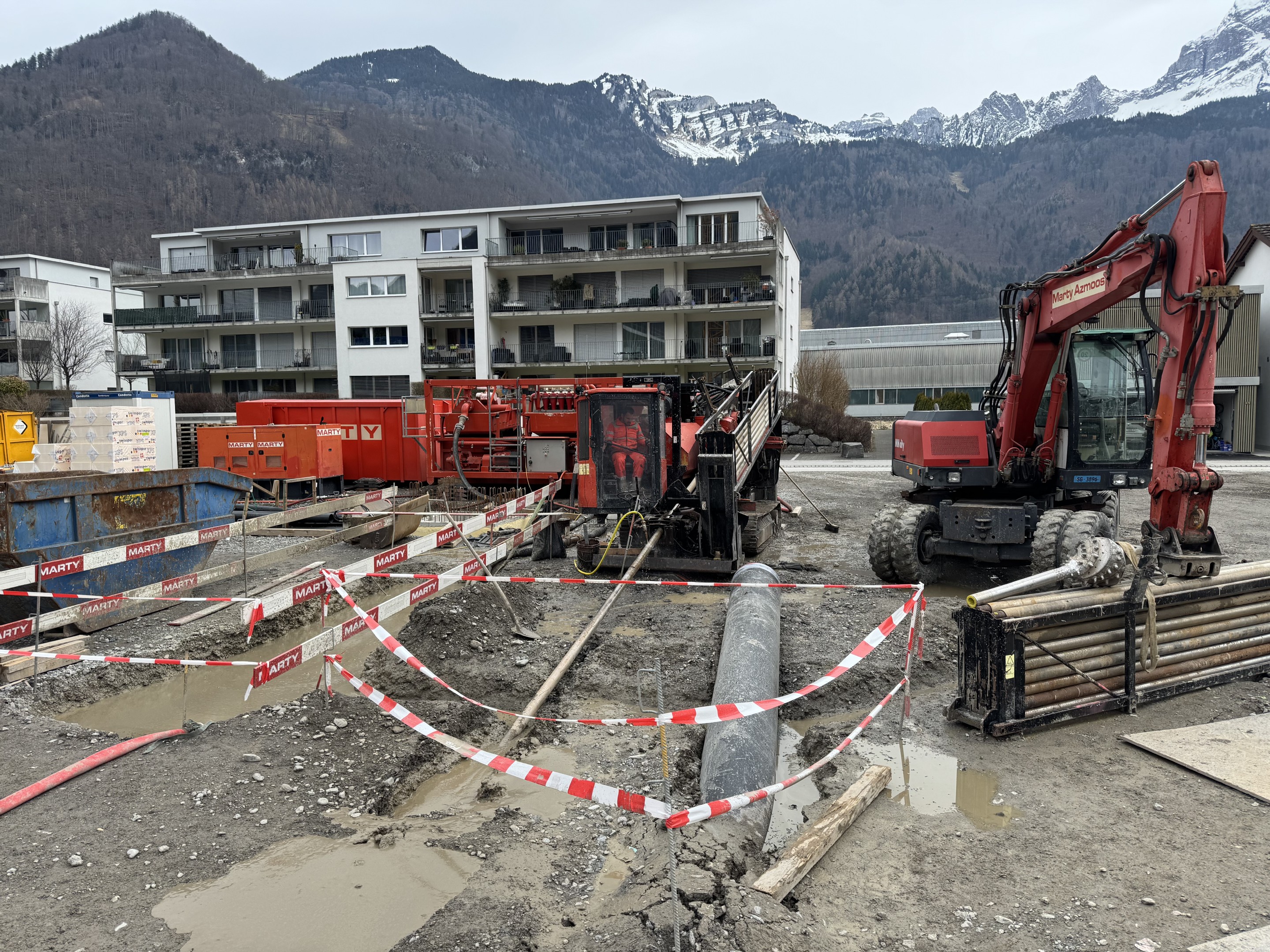

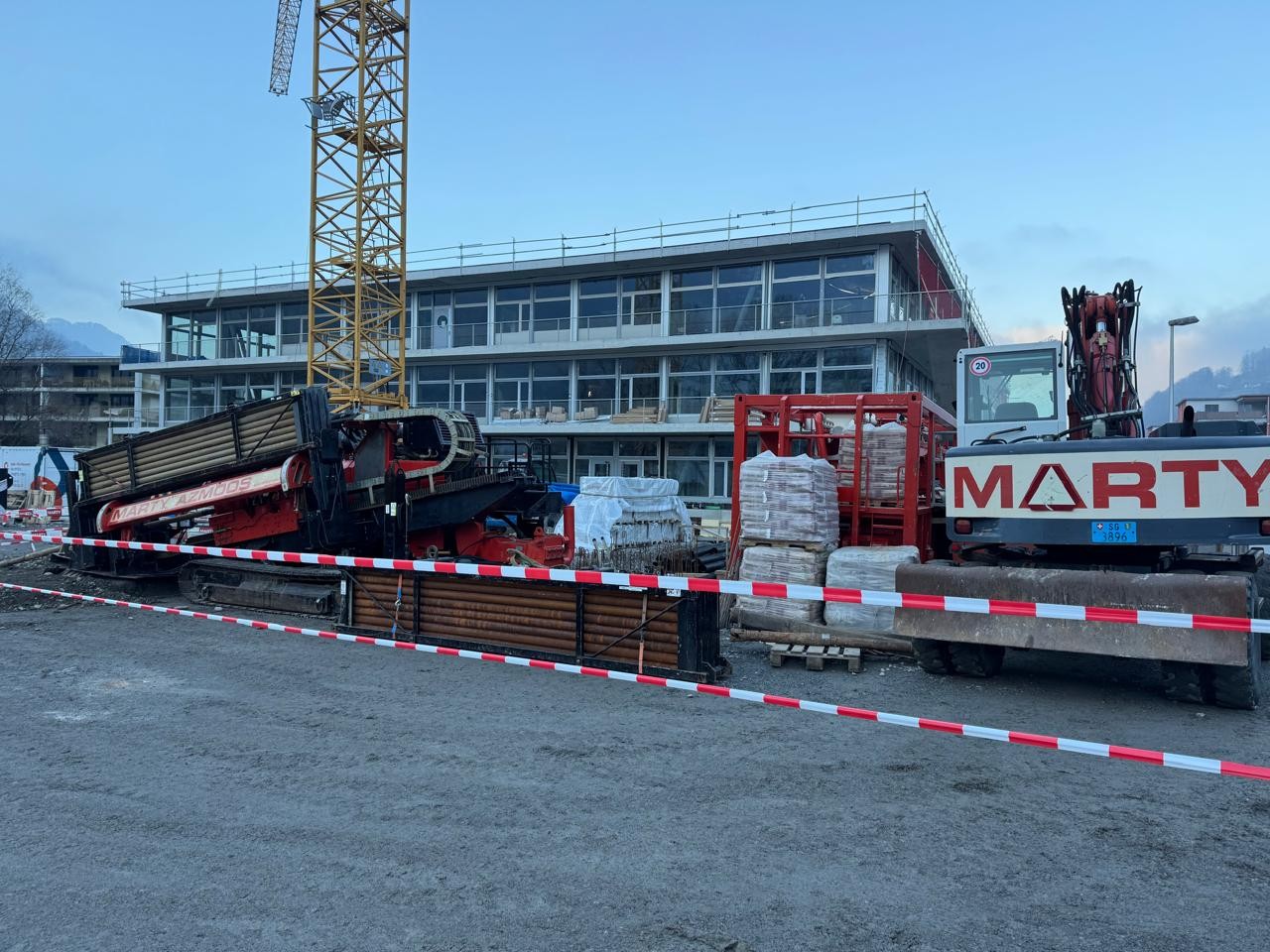

2x Spülbohrung Fernwärme

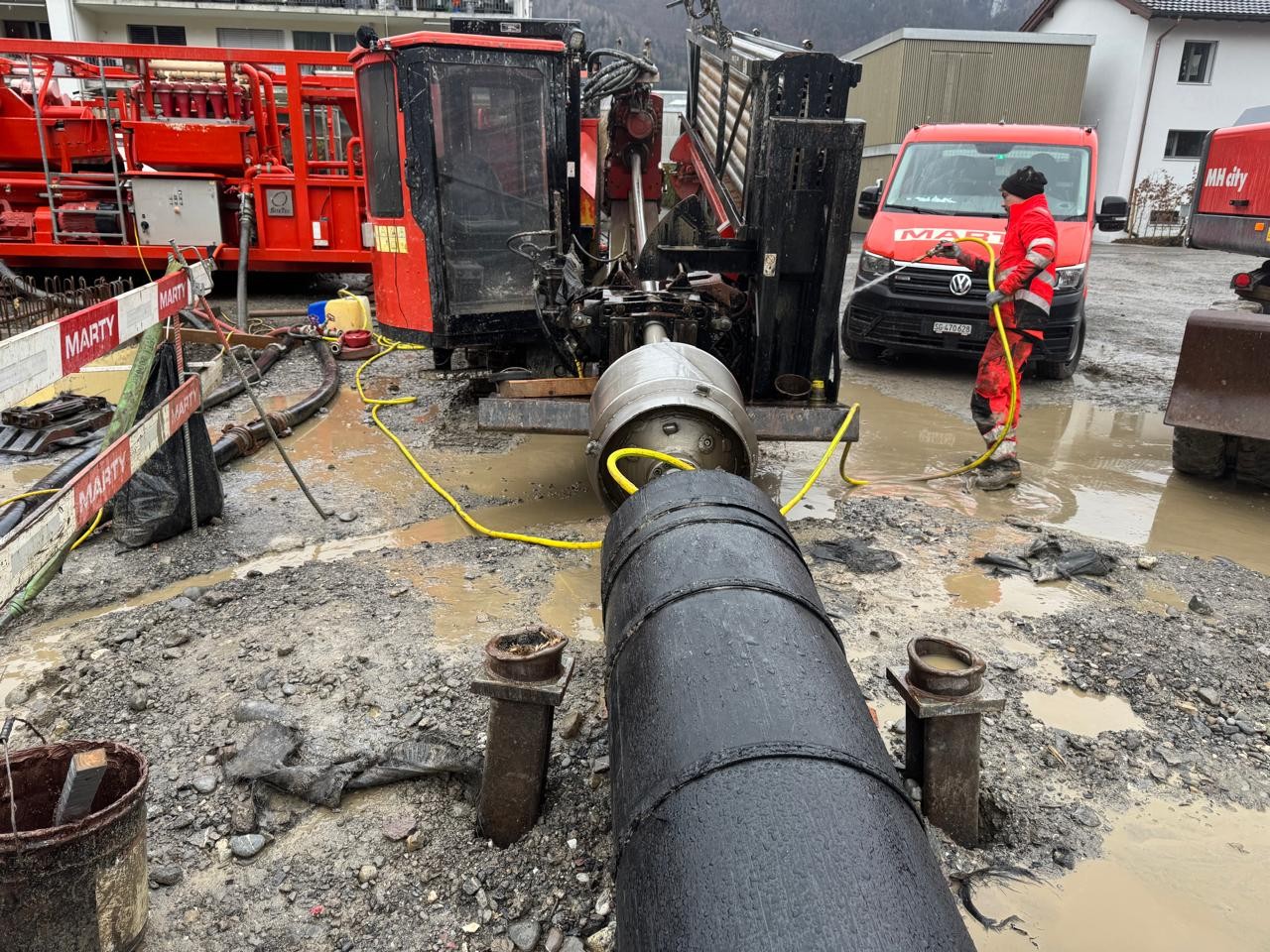

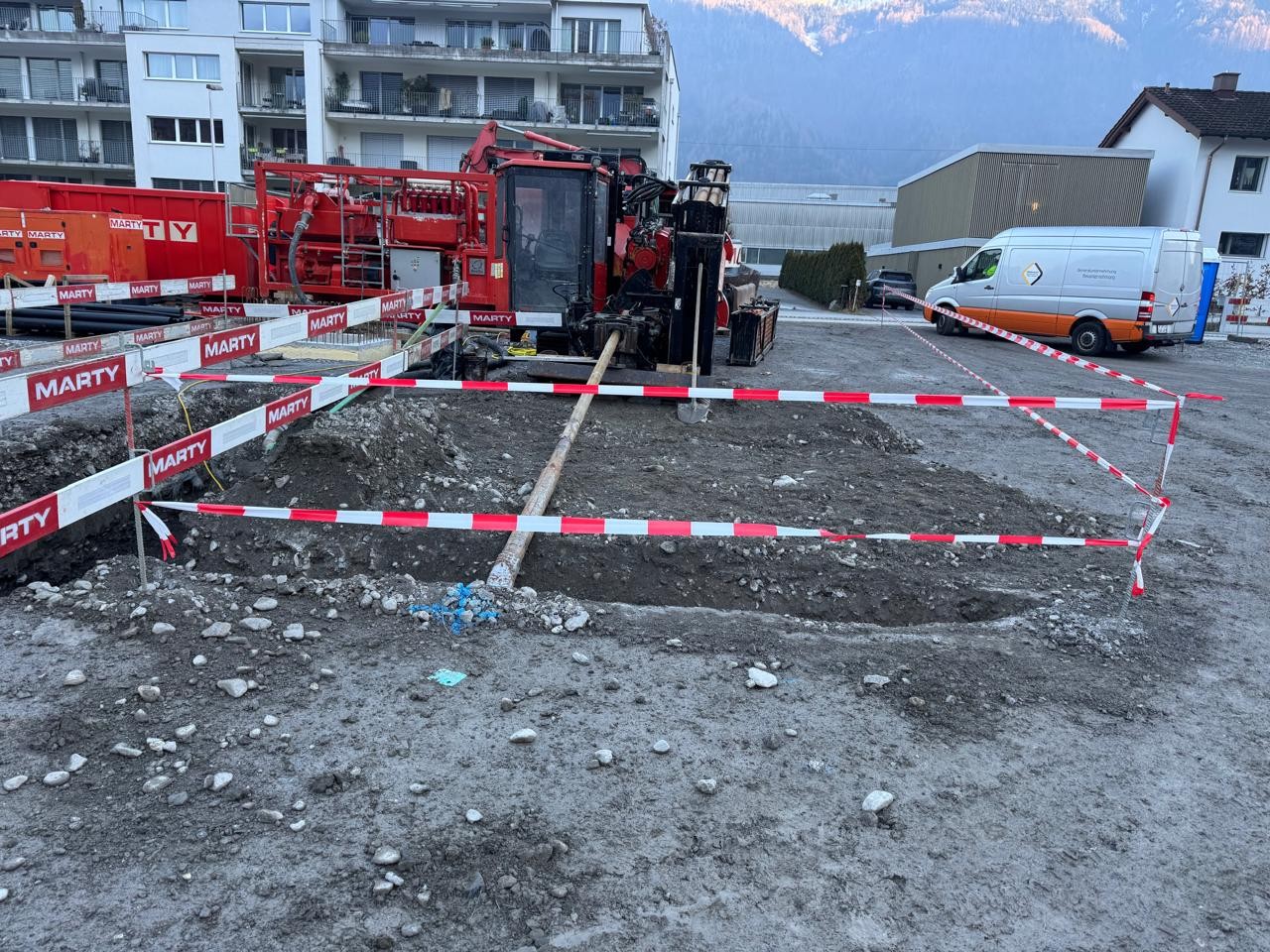

Bohrmaschine
VM D80×100
Bohrlänge
70 m

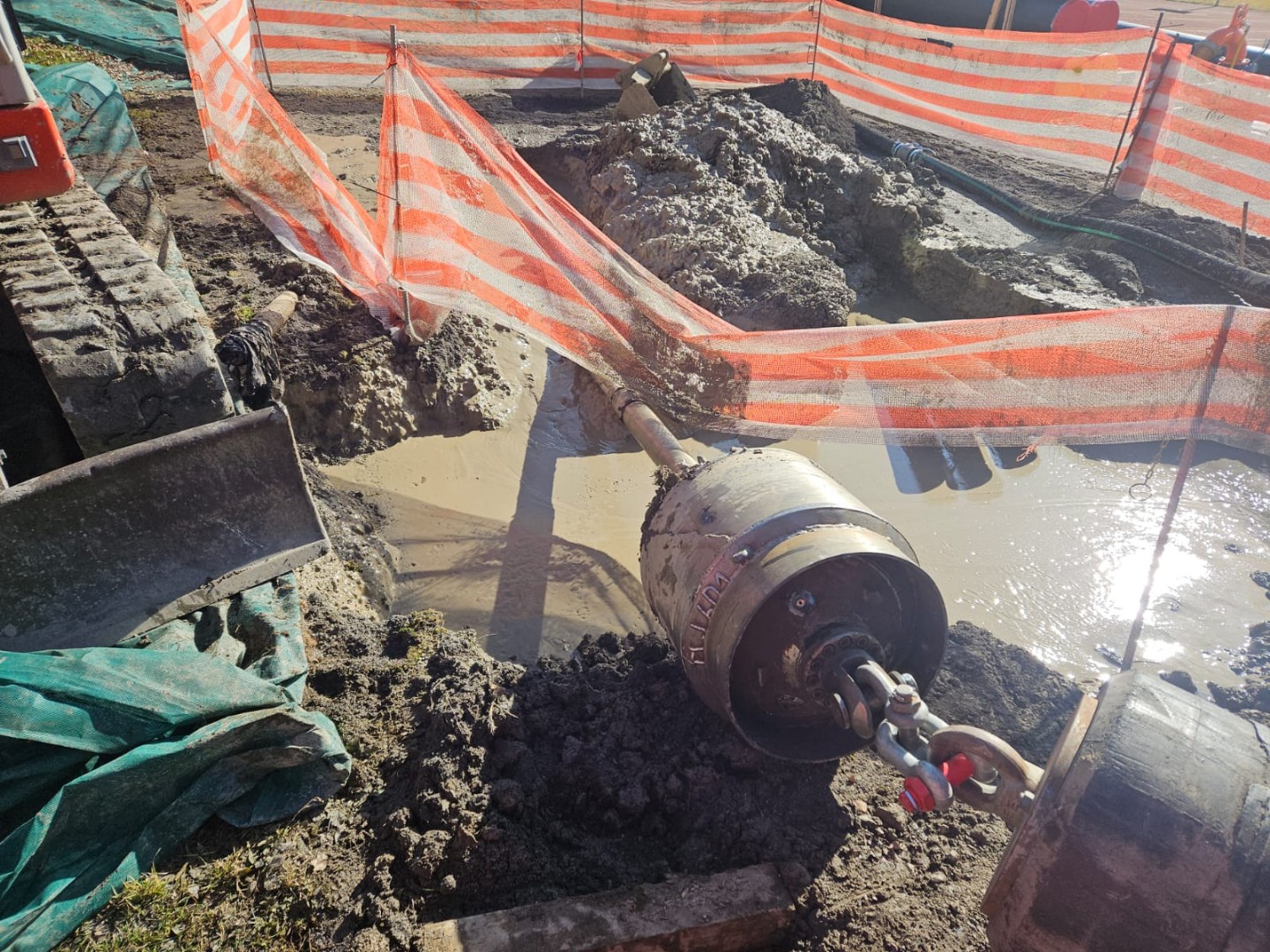

Endaufweitung
850 mm
Unterquerung von
Bach, Waldstück, Kanal/Werkleitungen

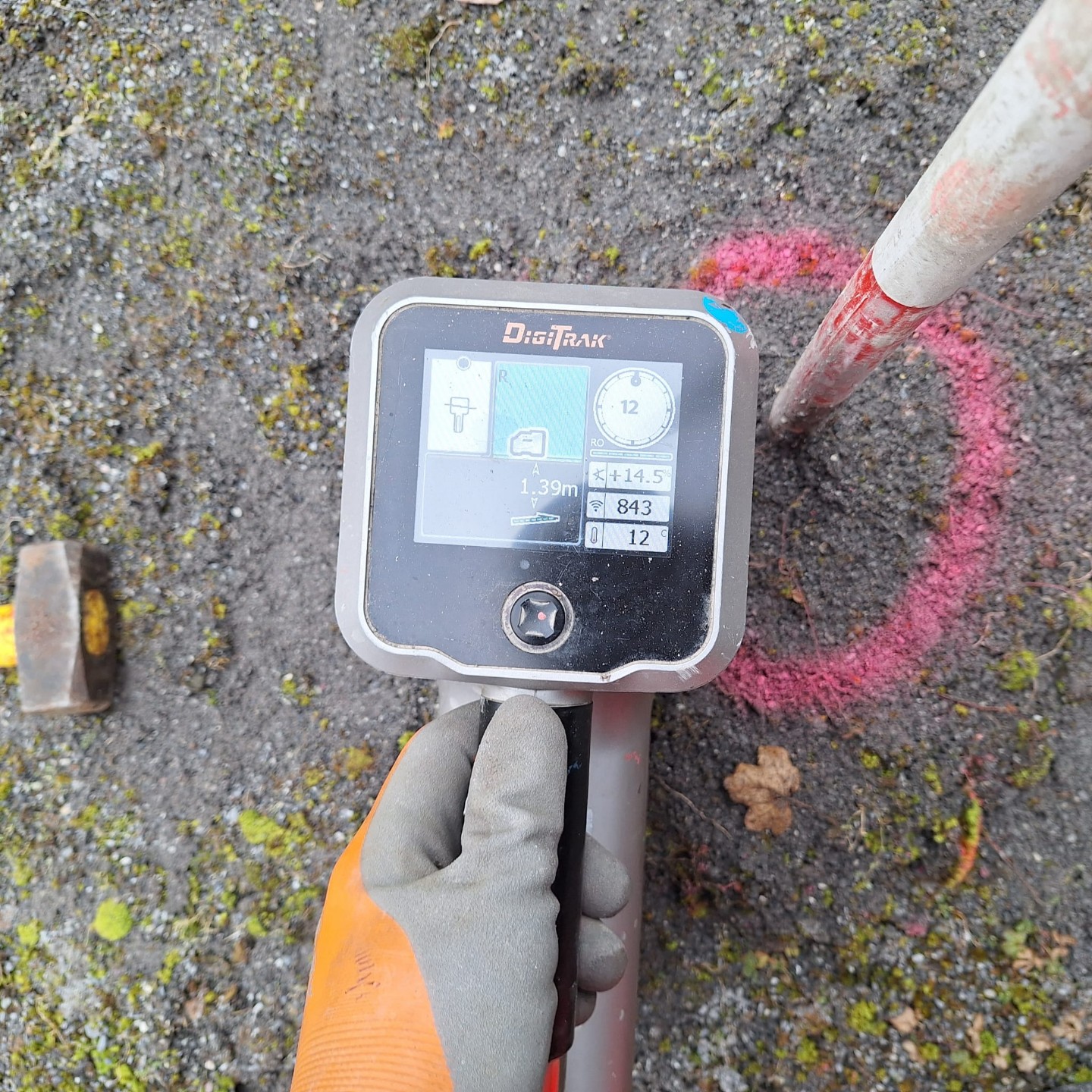

Vermessung
OverWalk
Geologie
Sand, Findlinge, Bohrung im Grundwasser
Gewerk
Fernwärme

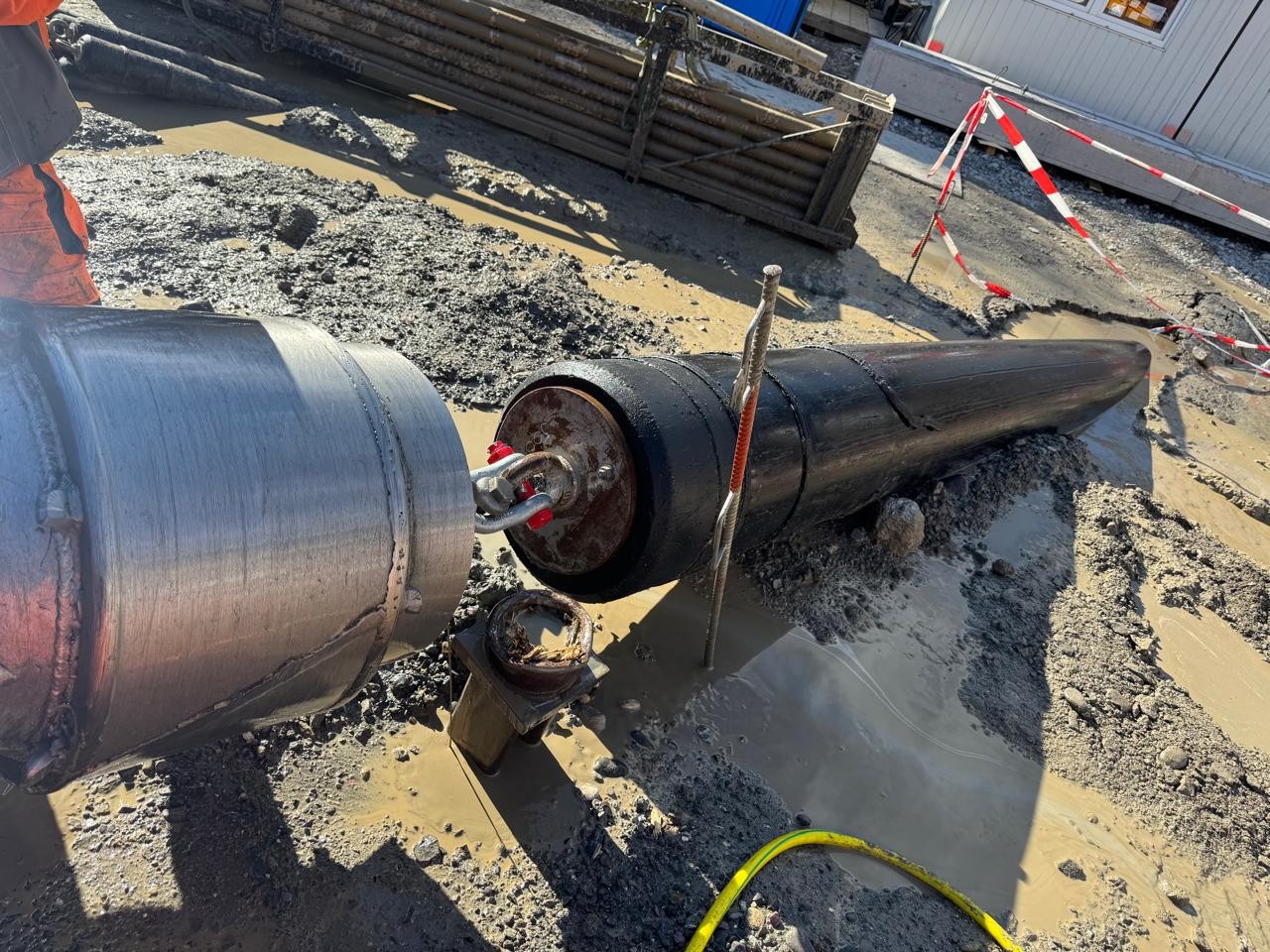

Einzug als
Einzelrohr

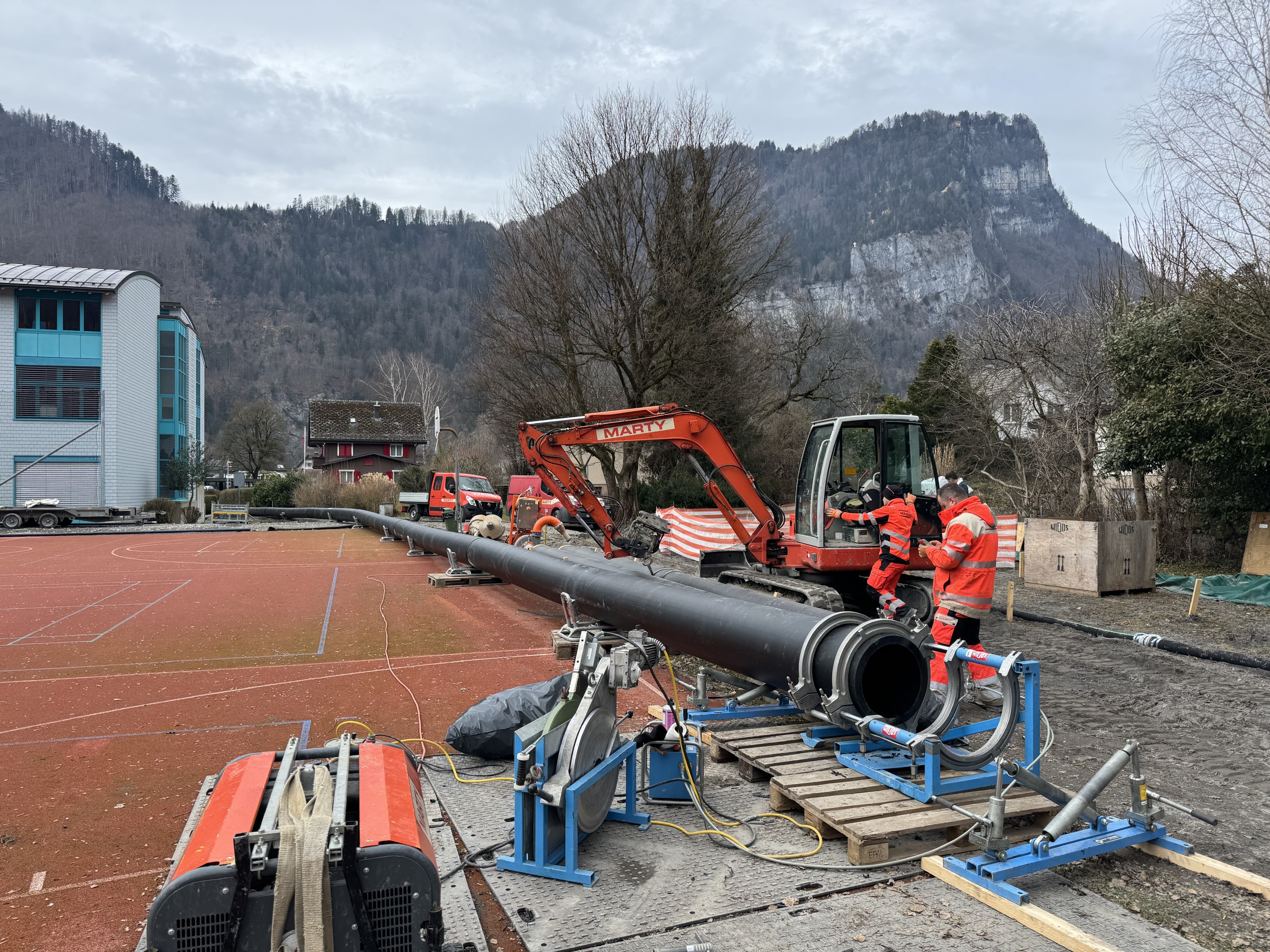

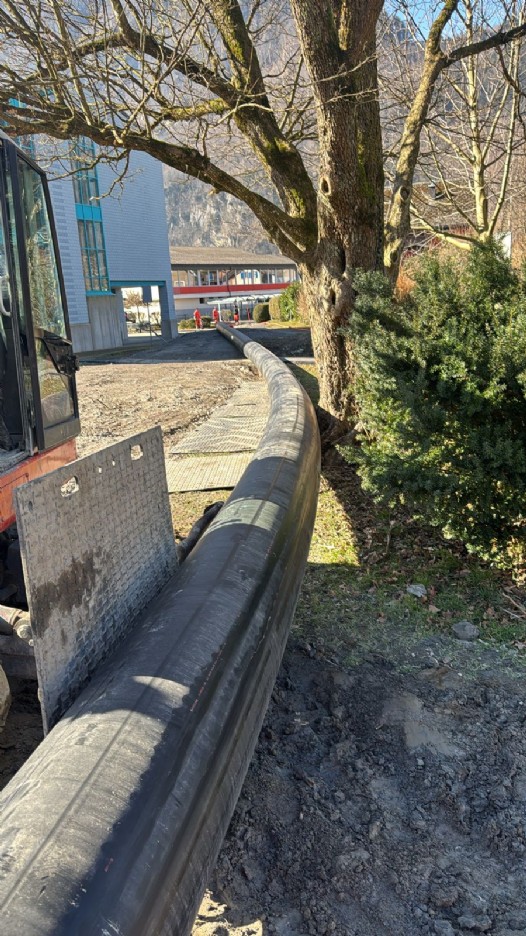

Mediumrohr
HDPE: DN 560 PN 16
Baubegleitung
Umweltbaubegleitung (UBB)
Bodenkundliche Baubegleitung (BBB)
Bodenkundliche Baubegleitung (BBB)

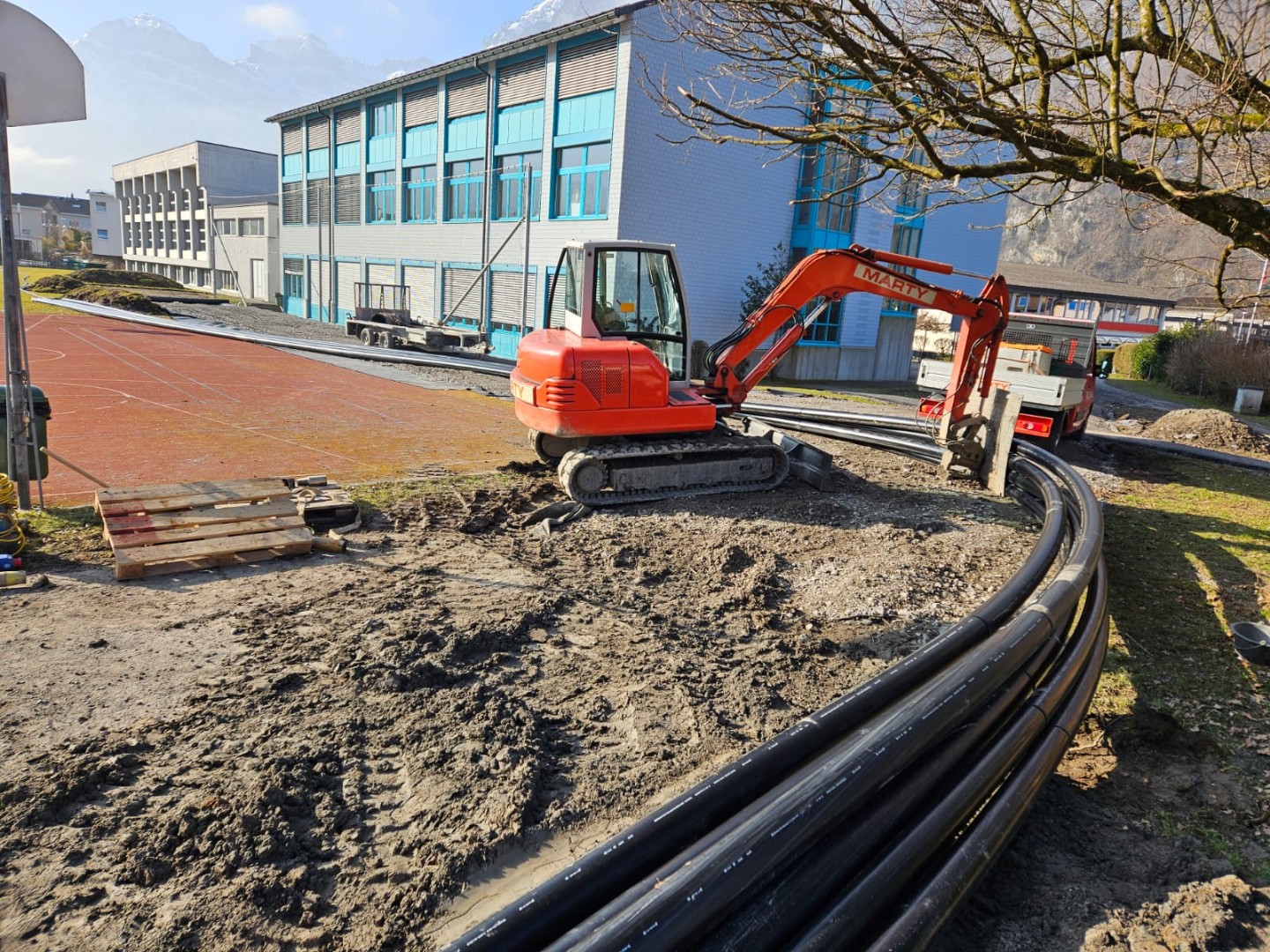

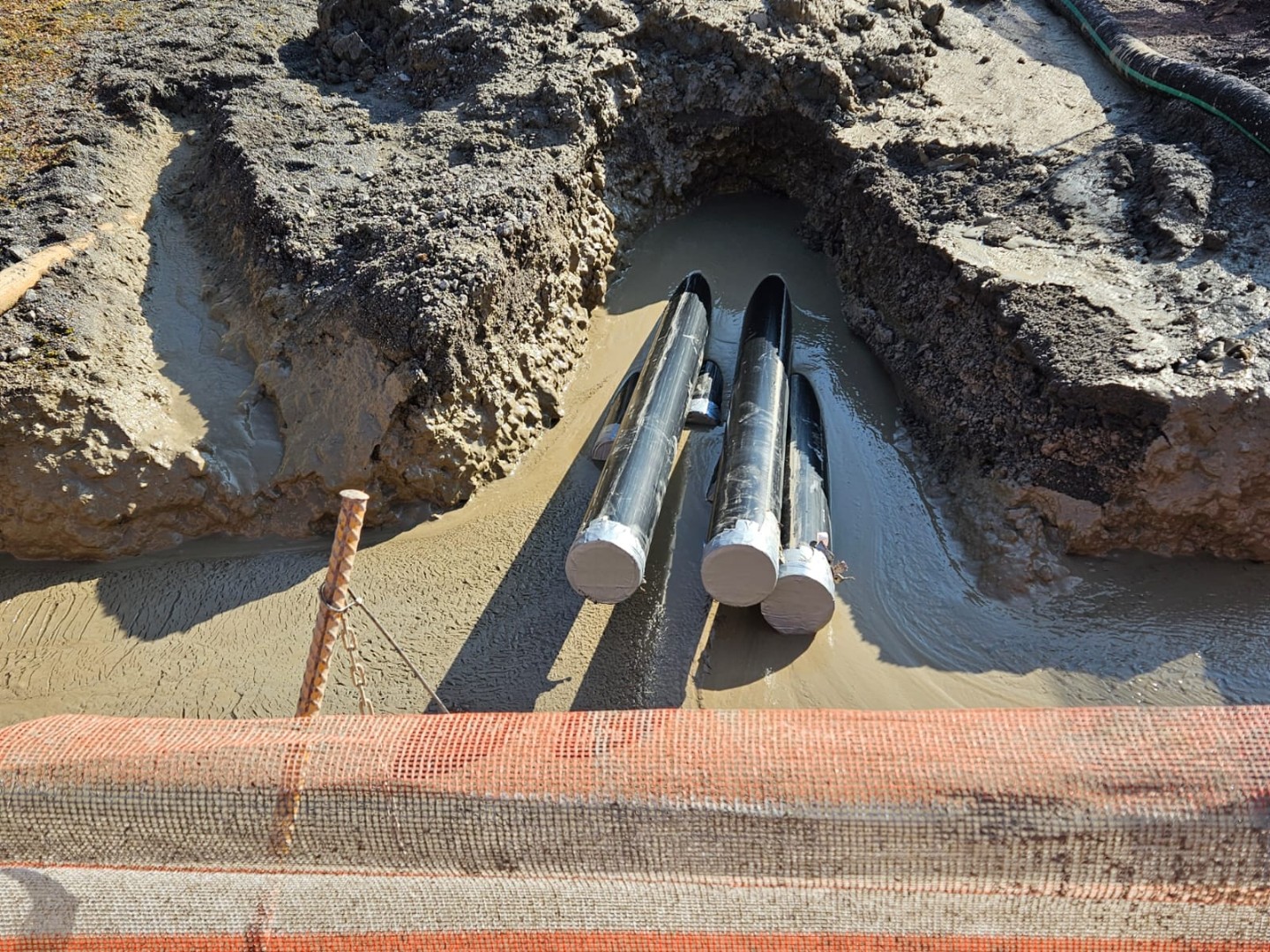

1x Spülbohrung Strom
Bohrmaschine
VM D80×100
Bohrlänge
70 m
Endaufweitung
500 mm
Unterquerung von
Bach, Waldstück, Kanal/Werkleitungen
Vermessung
OverWalk
Geologie
Sand, Findlinge, Bohrung im Grundwasser
Gewerk
Strom
Einzug als
Rohrbündel
Mediumrohr
HDPE: 3x DN 140
Baubegleitung
Umweltbaubegleitung (UBB)
Bodenkundliche Baubegleitung (BBB)
Bodenkundliche Baubegleitung (BBB)

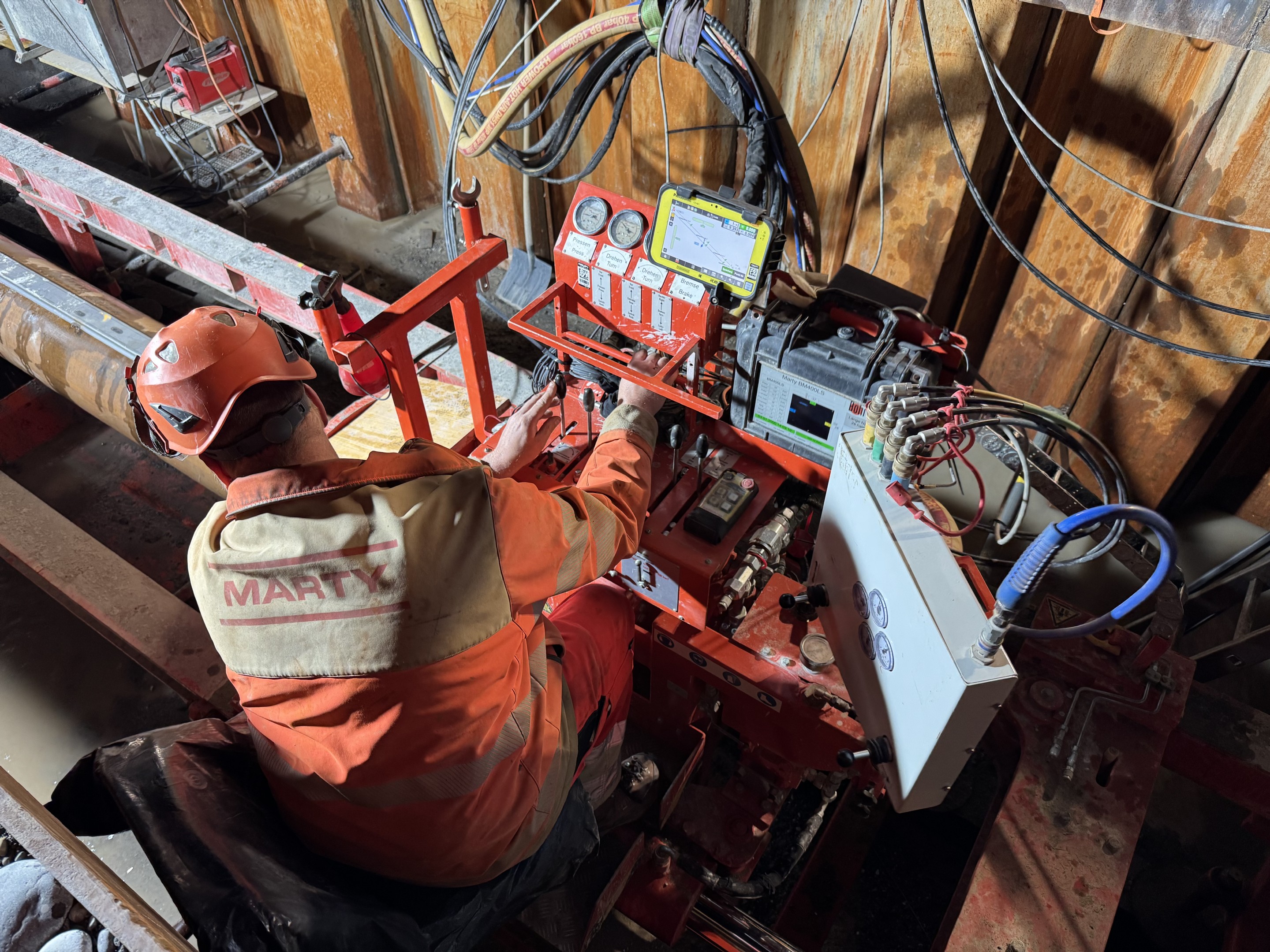

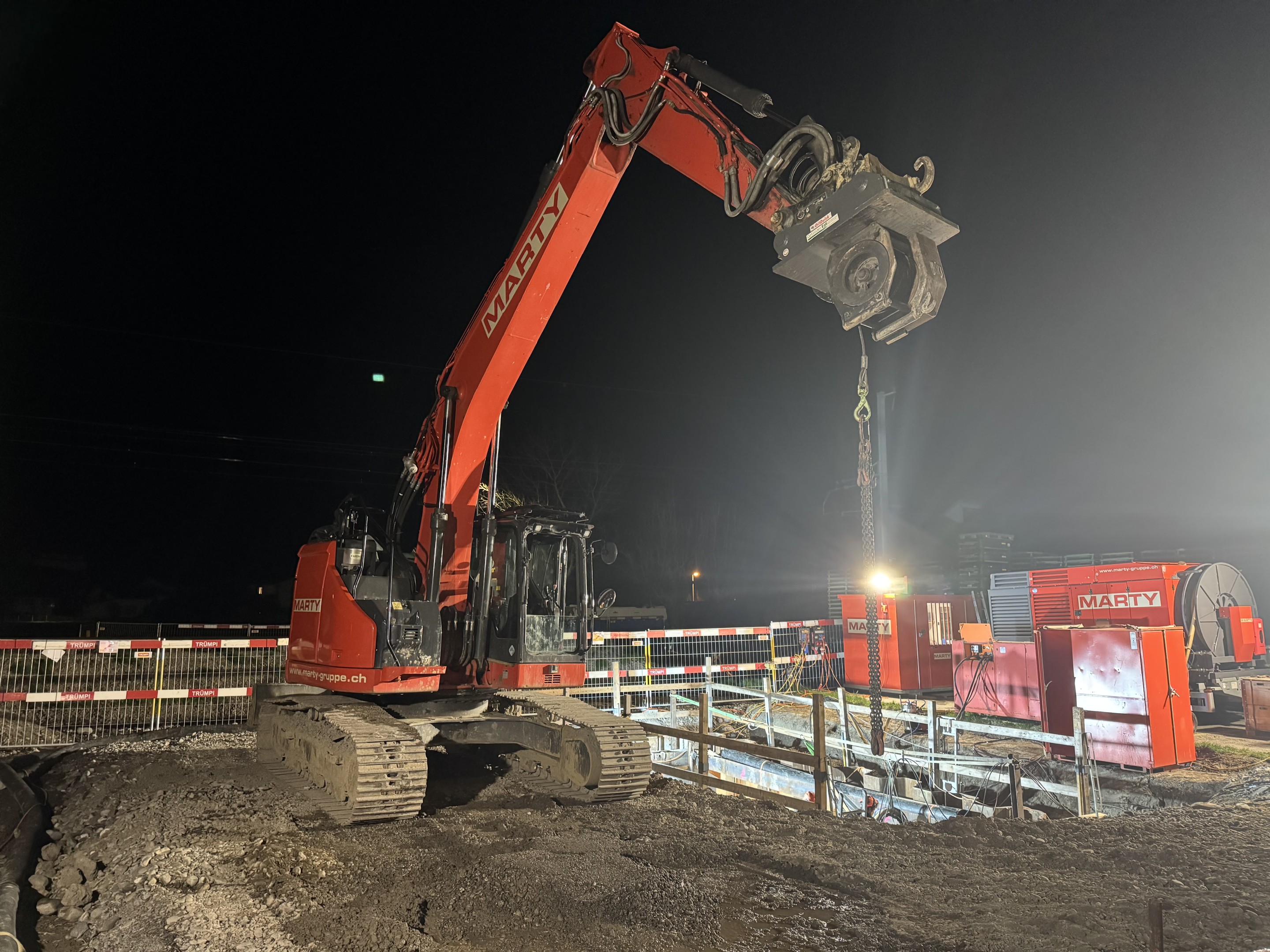

2x Pressbohrung SBB

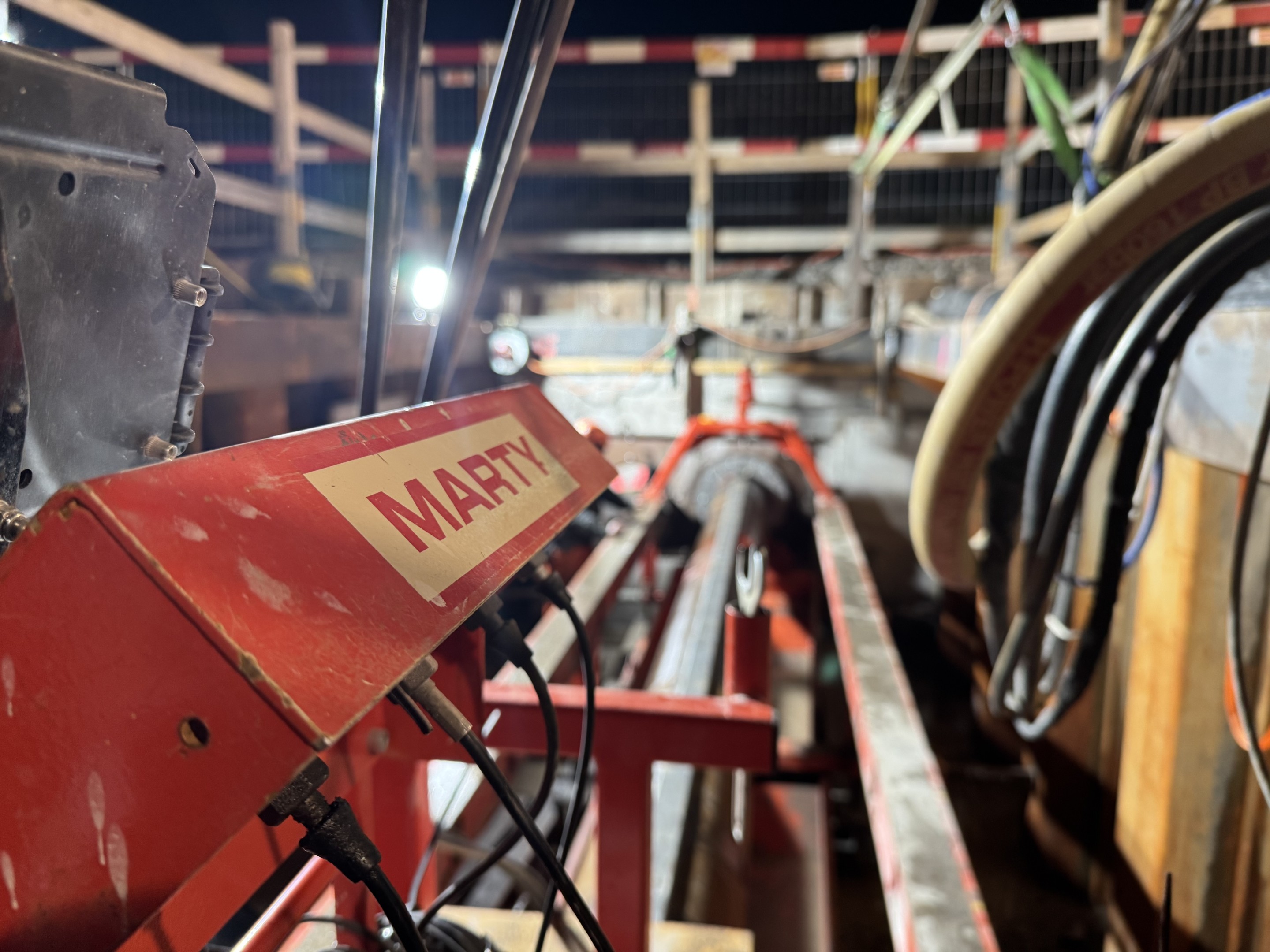

Pressbohranlage
FE2500
Bohrlänge
30 m

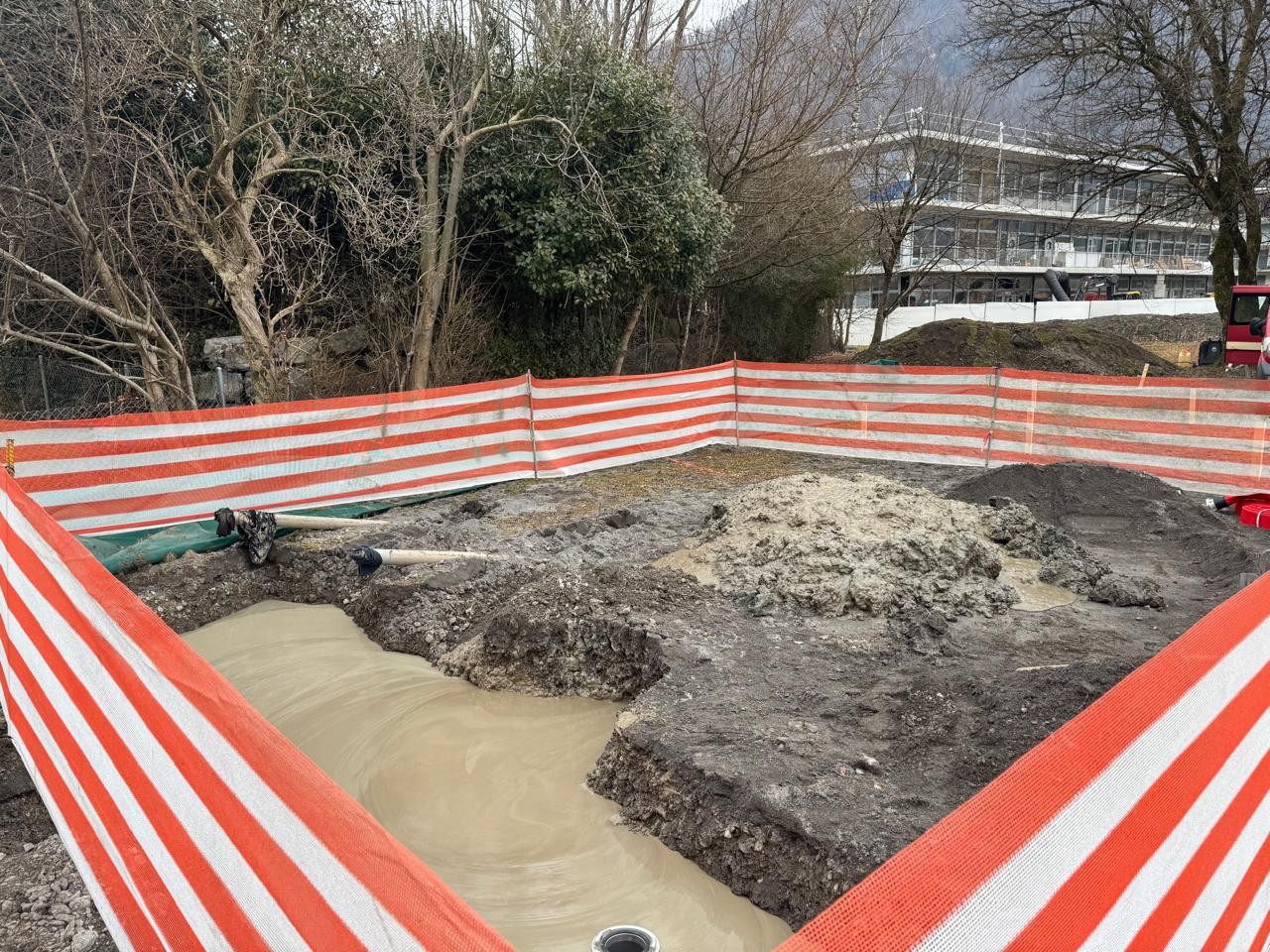

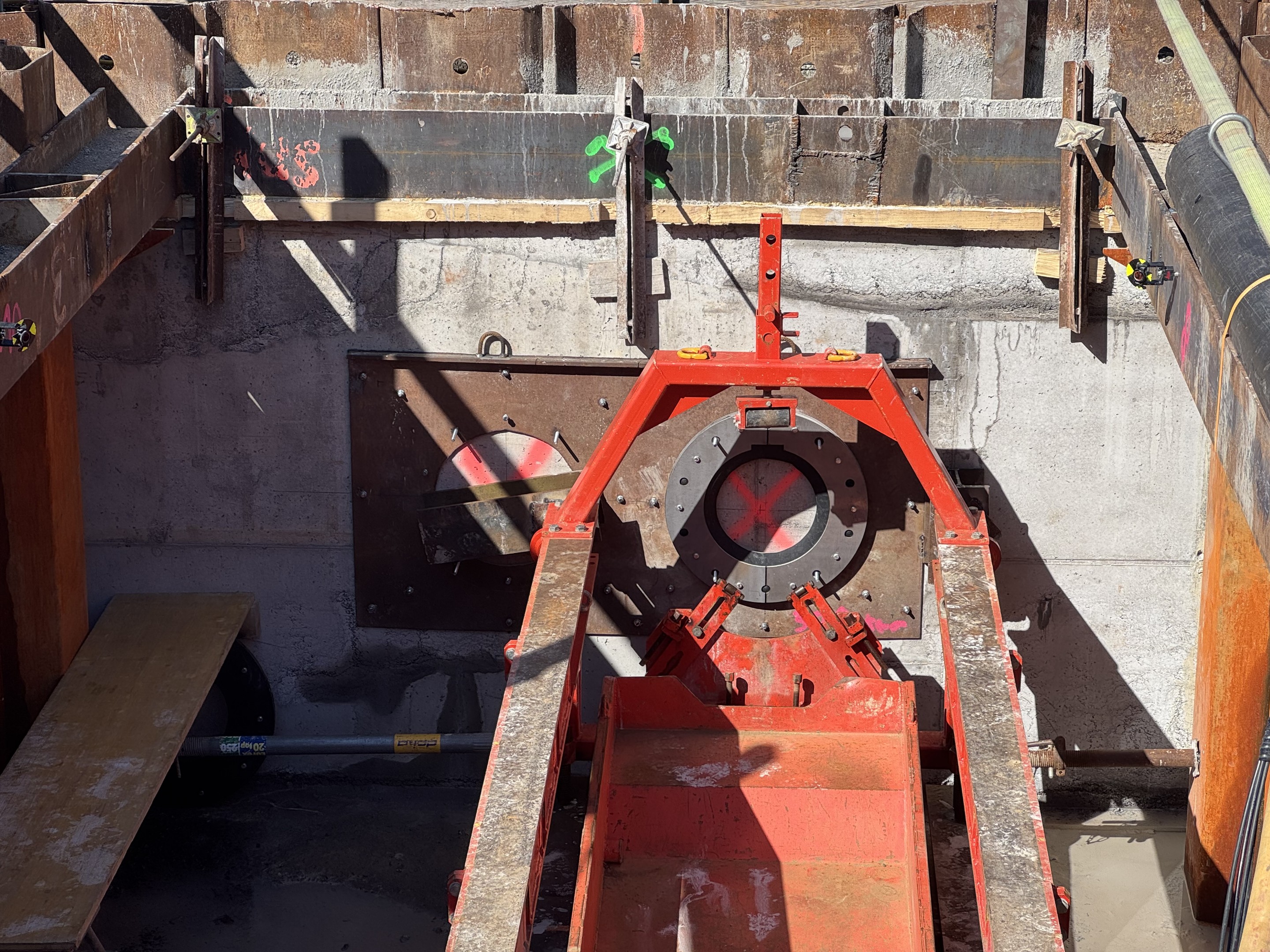

Startgrube
Länge: 6 m, Breite: 5 m, Tiefe: 4 m
Stahlrohr
DN 406 × 8.0 mm
Bohrkopf
Imlochhammer mit Hammerbohrkrone
Vermessung
Tachymeter gestützte Echtzeitveremessung System Marty
Geologie
Kies, Steine, Findlinge, Bohrung im Grundwasser
Unterquerung von
Bach, SBB, Kanal/Werkleitungen
Baubegleitung
Umweltbaubegleitung (UBB)
Bodenkundliche Baubegleitung (BBB)
Bodenkundliche Baubegleitung (BBB)
Ort
Näfels GL
Jahr
2025
Bauzeit
8 Wochen
Abteilungsleiter
Werner Marty jun.
Bauherr
KVA Linth
Im Fennen 1a
8867 Niederurnen
Technische Betriebe Glarus Nord
Büntgasse 2
8752 Näfels
Bauleitung
Raymann AG
Schweizerhofstrasse 2
8750 Glarus
