Spülbohrung VfA Anschluss Fernwärme CH-FL,1x250m mit Enddurchmesser 860mm

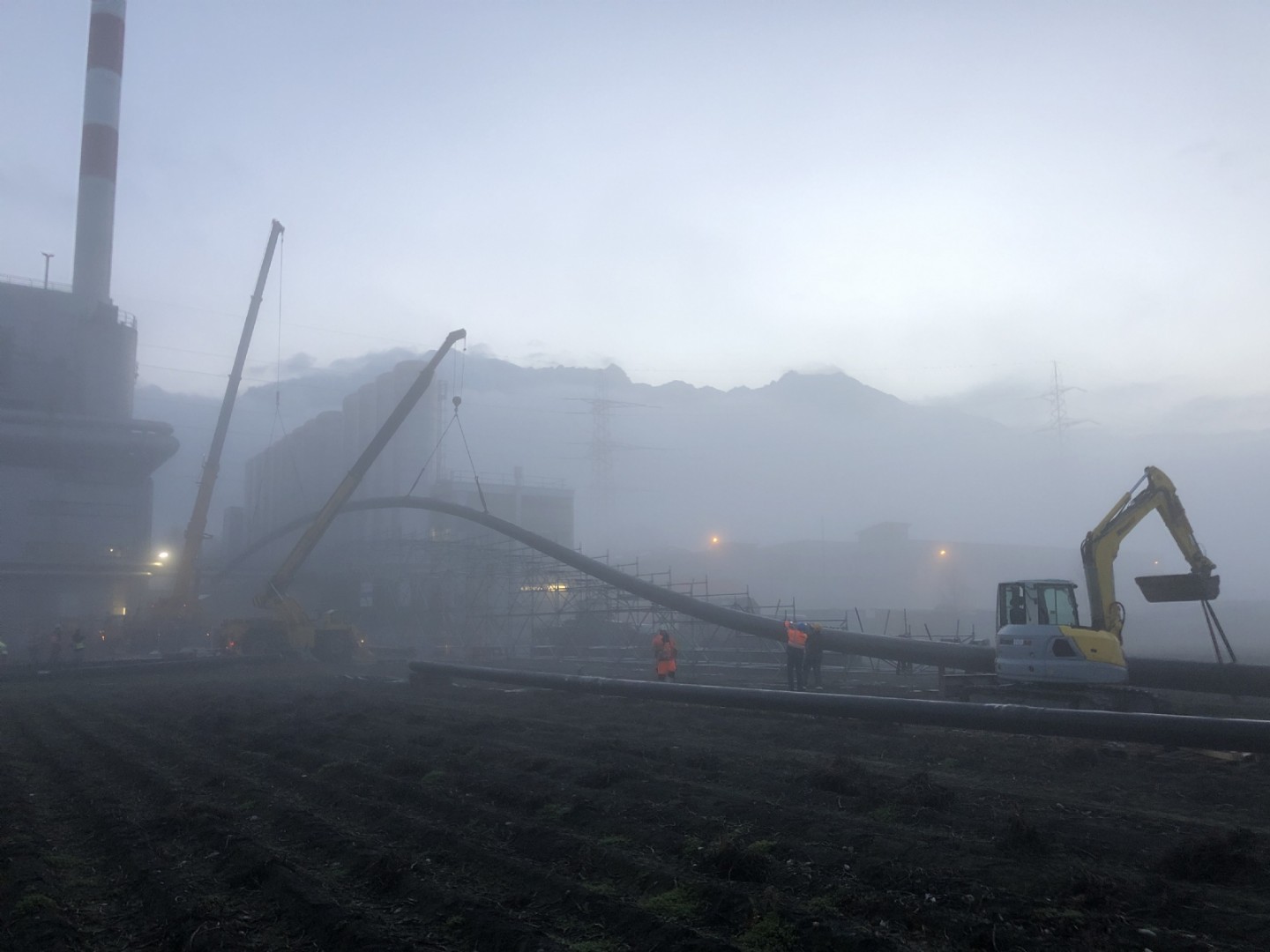

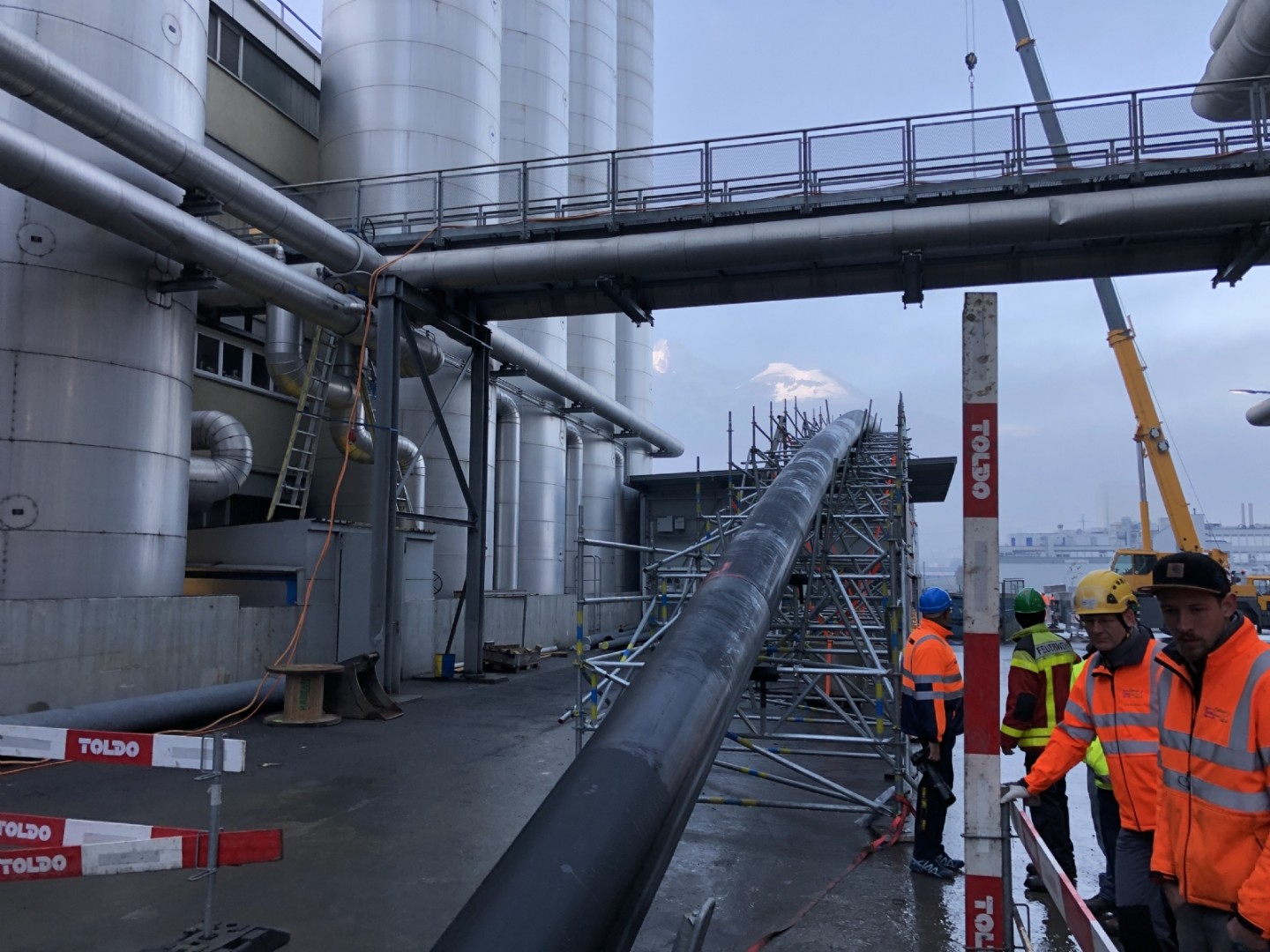

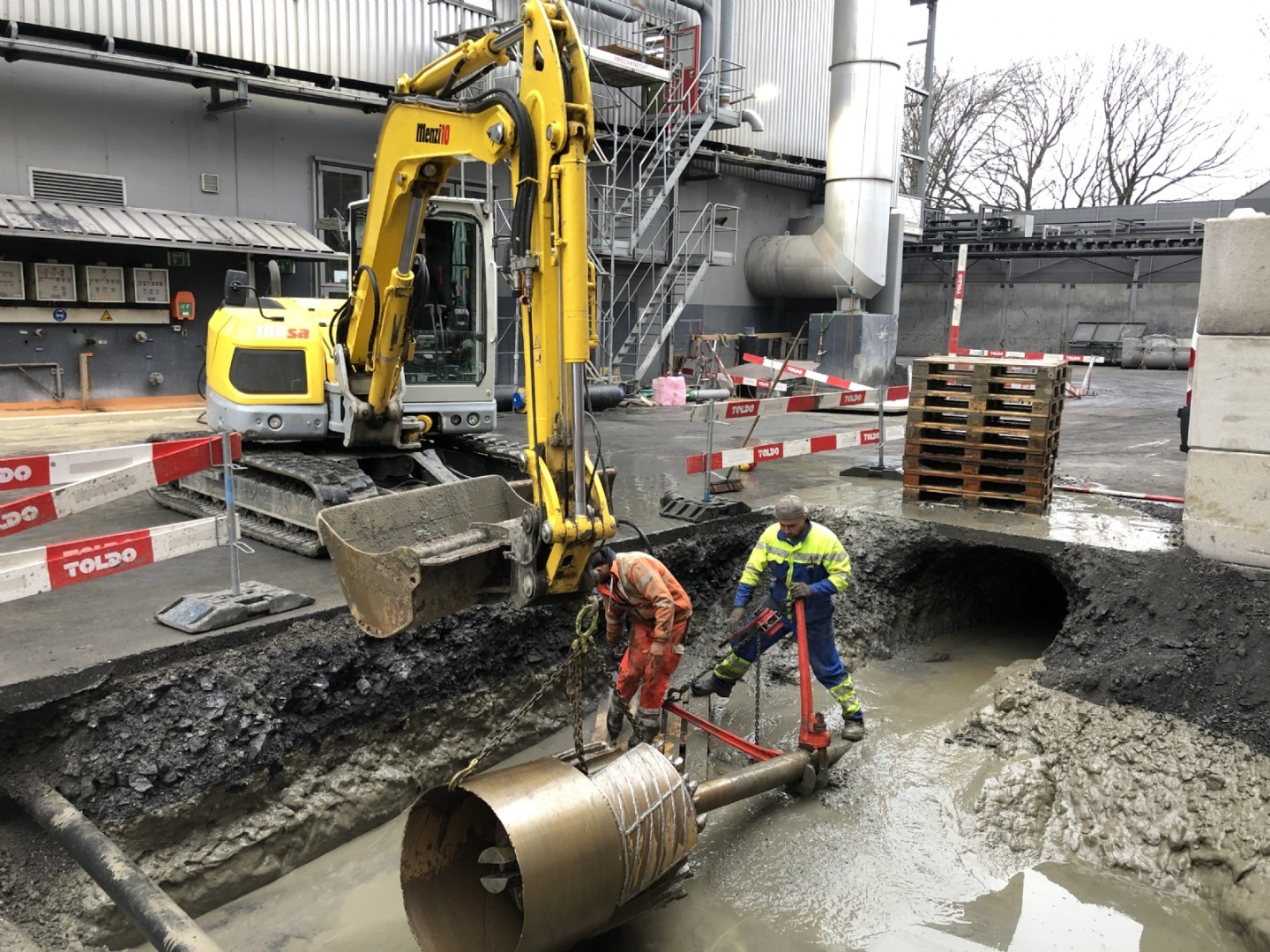

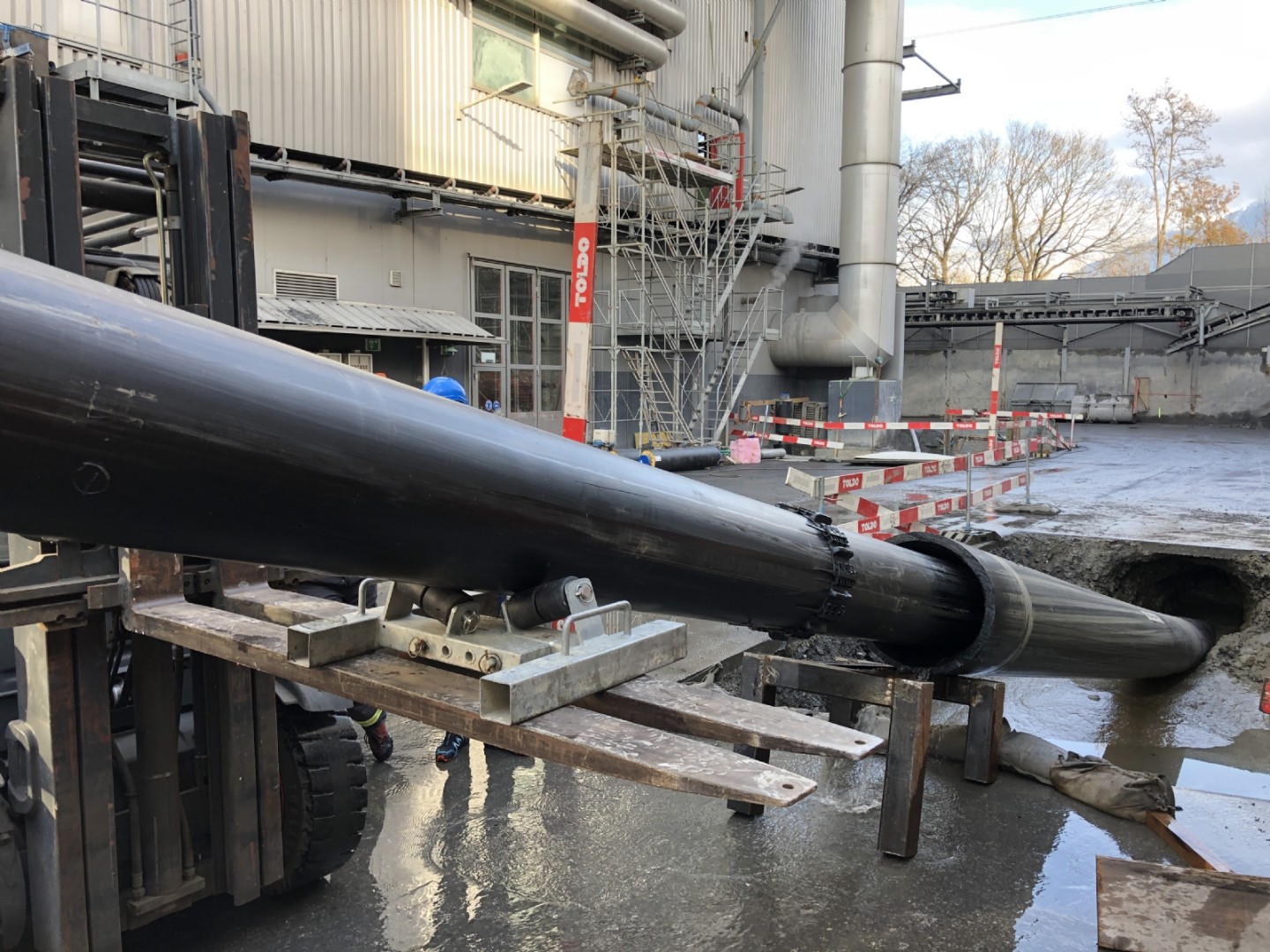

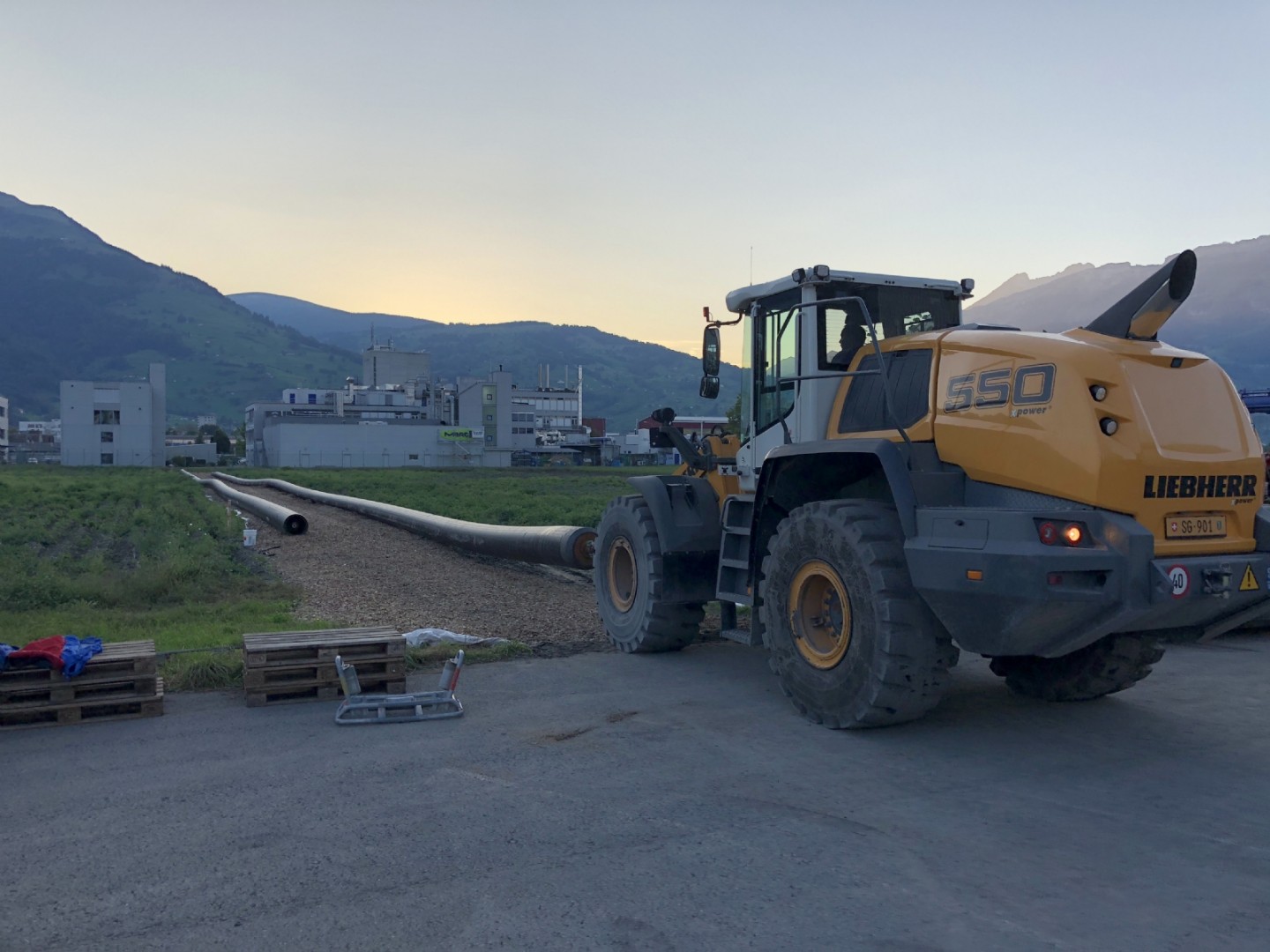

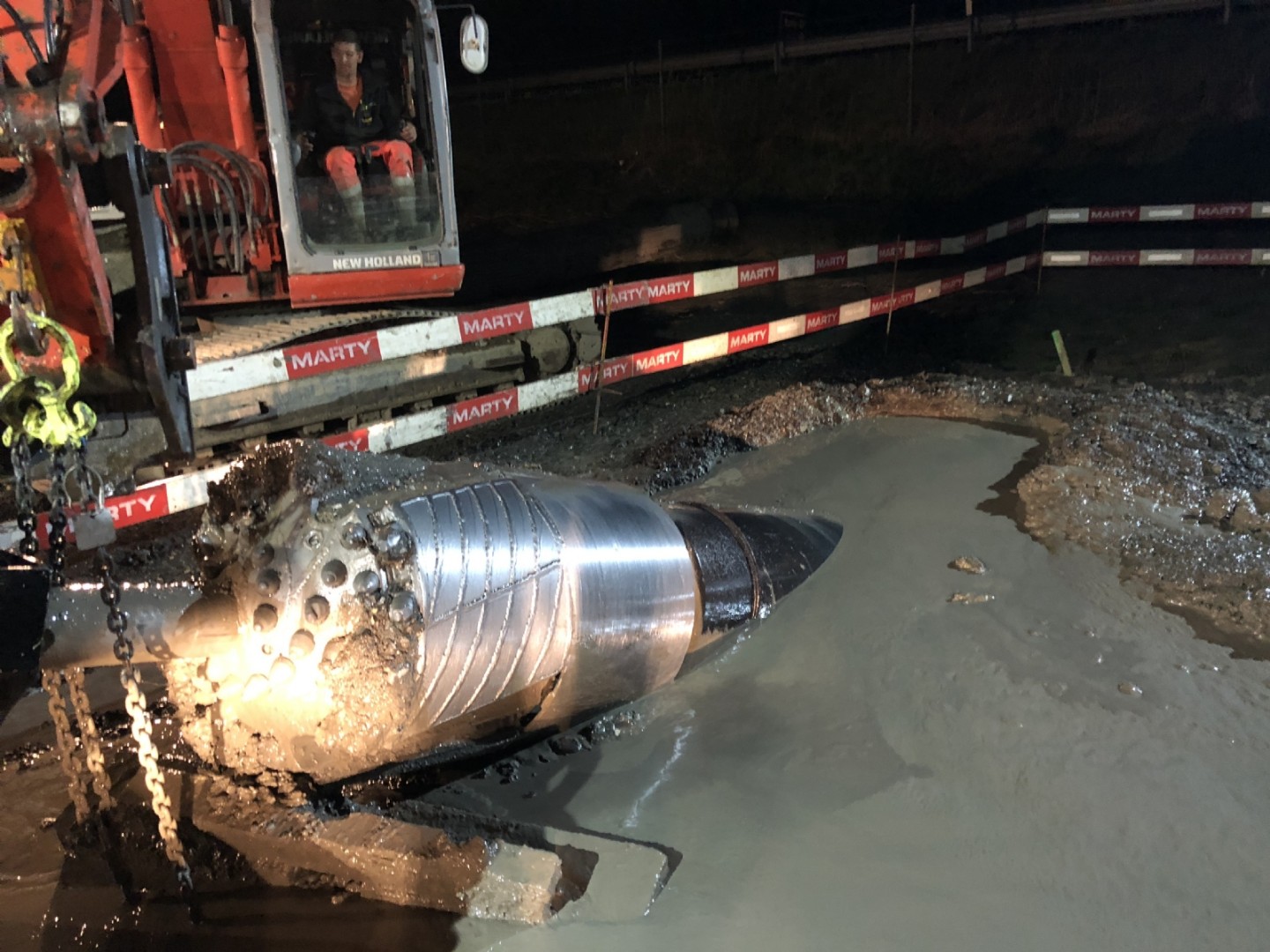

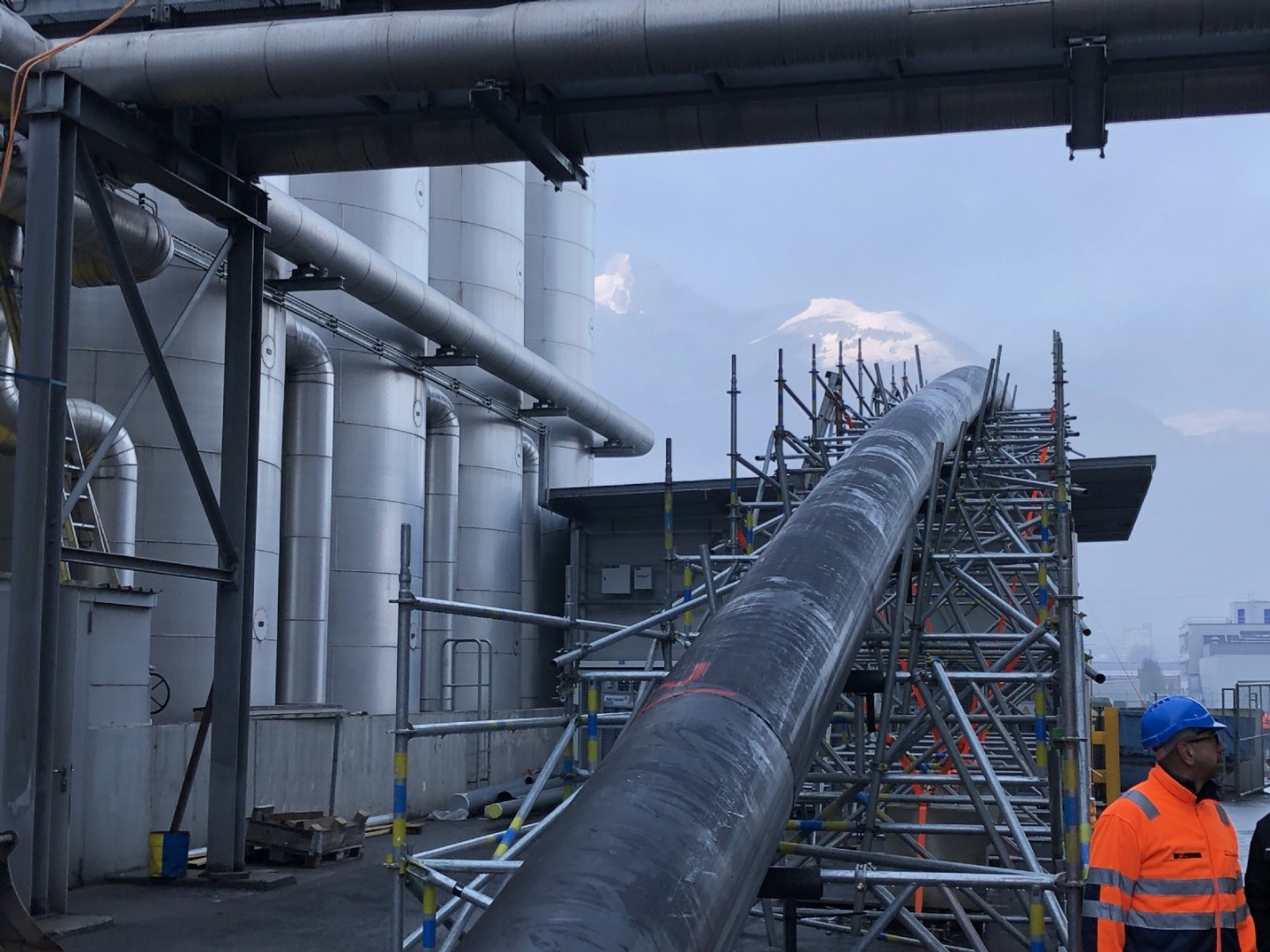

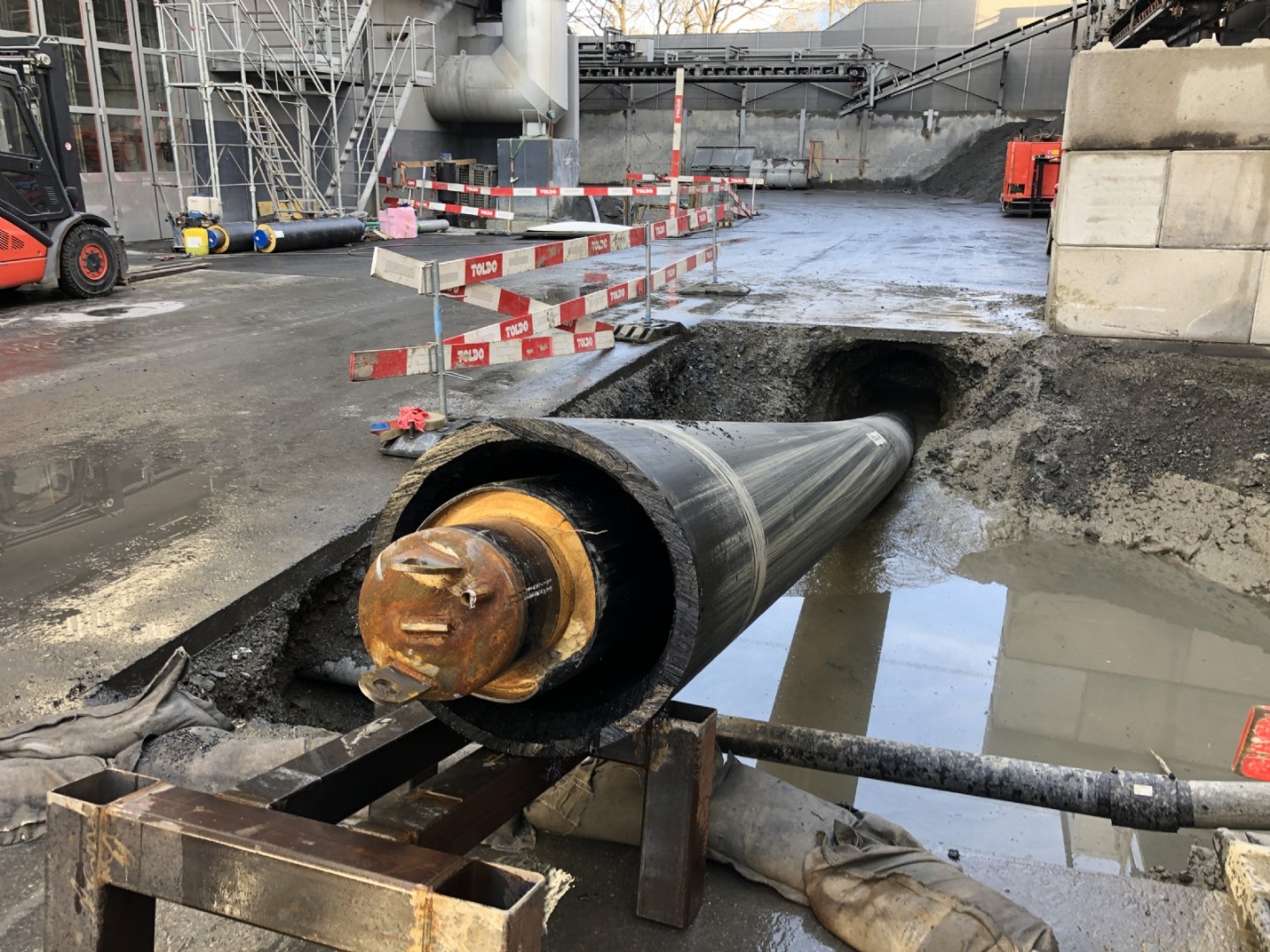

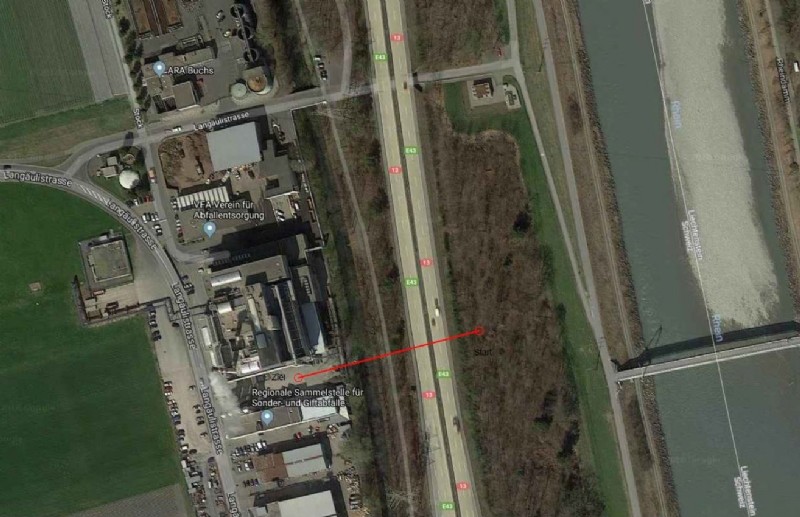

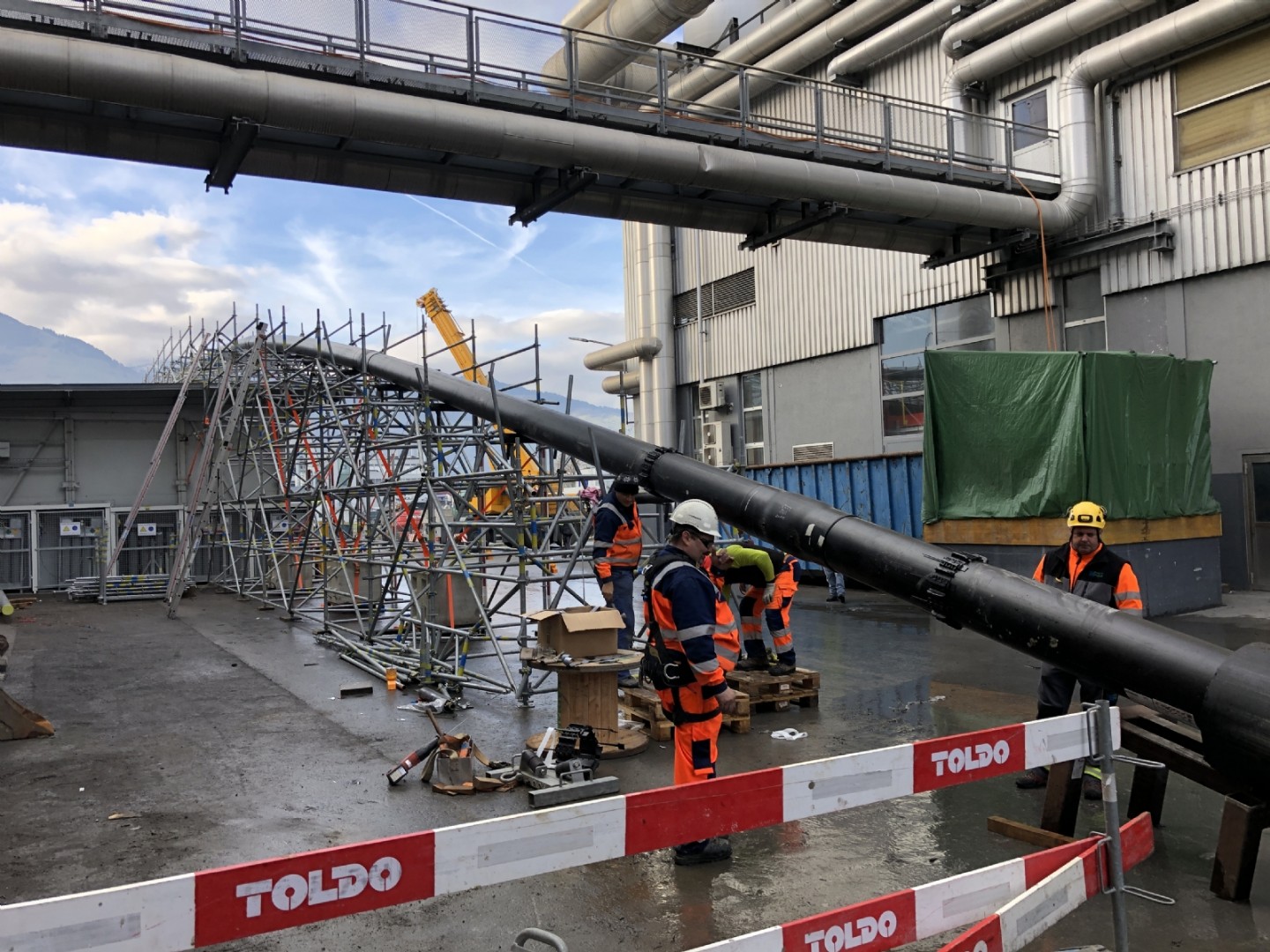

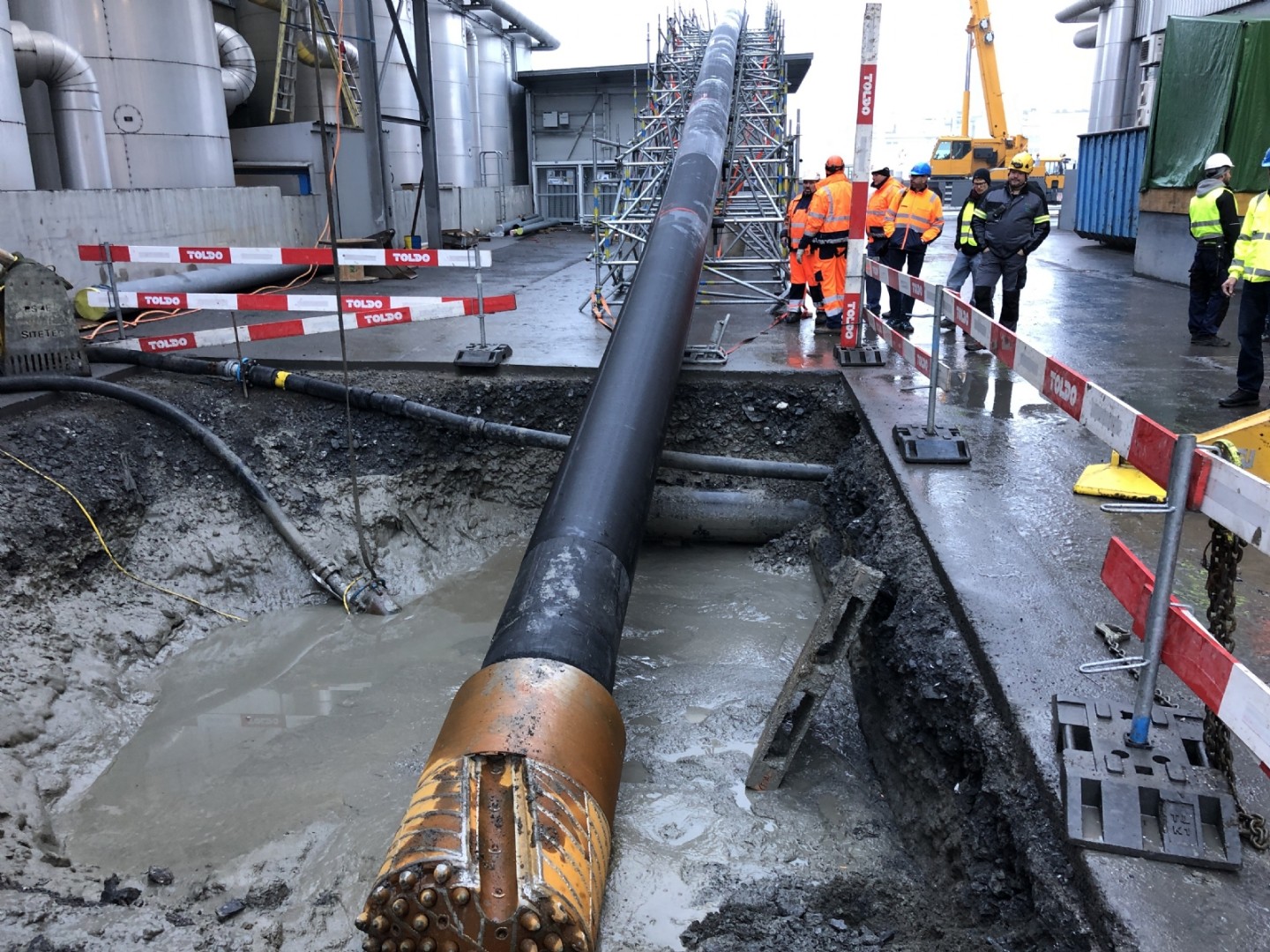

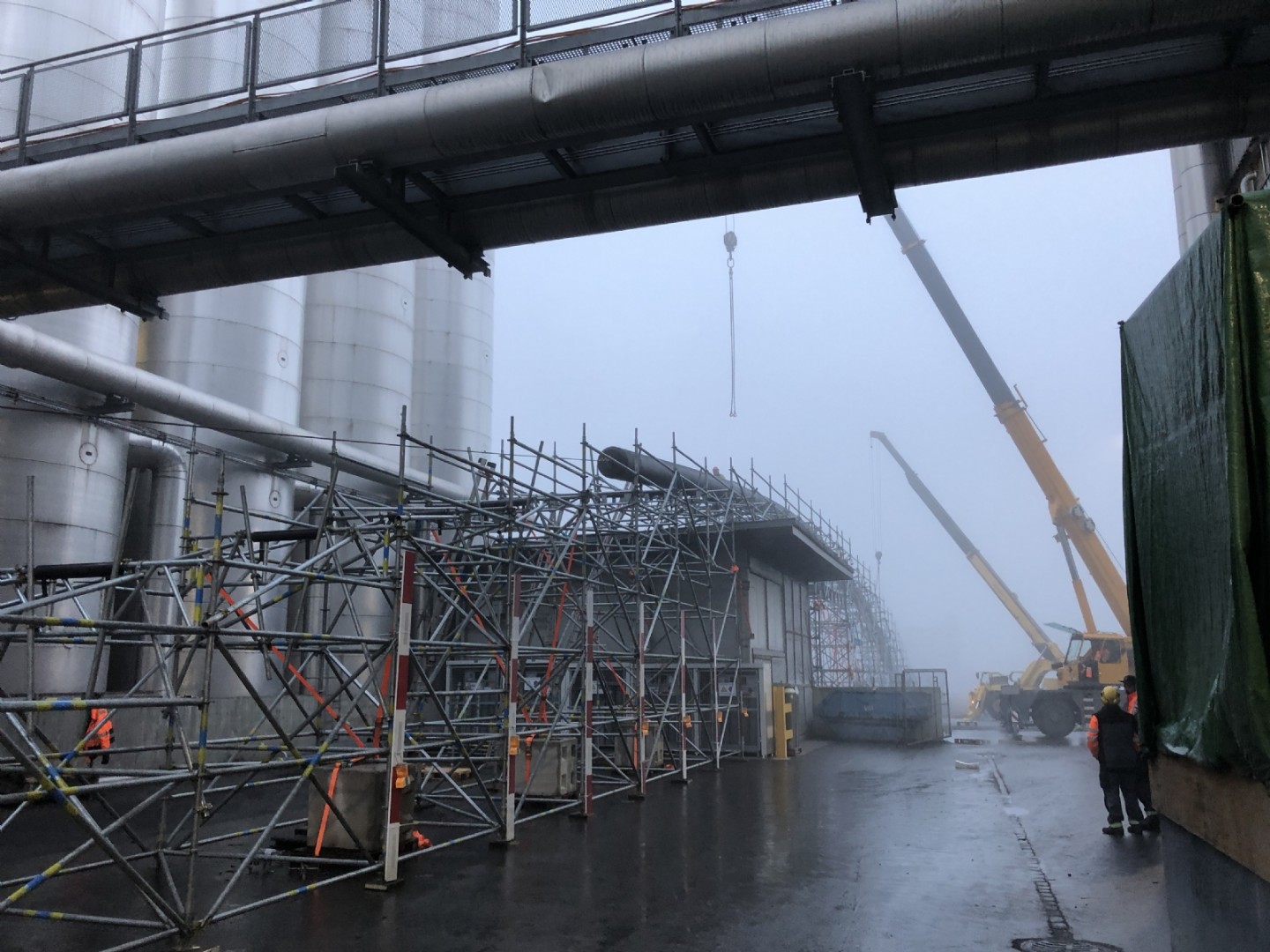

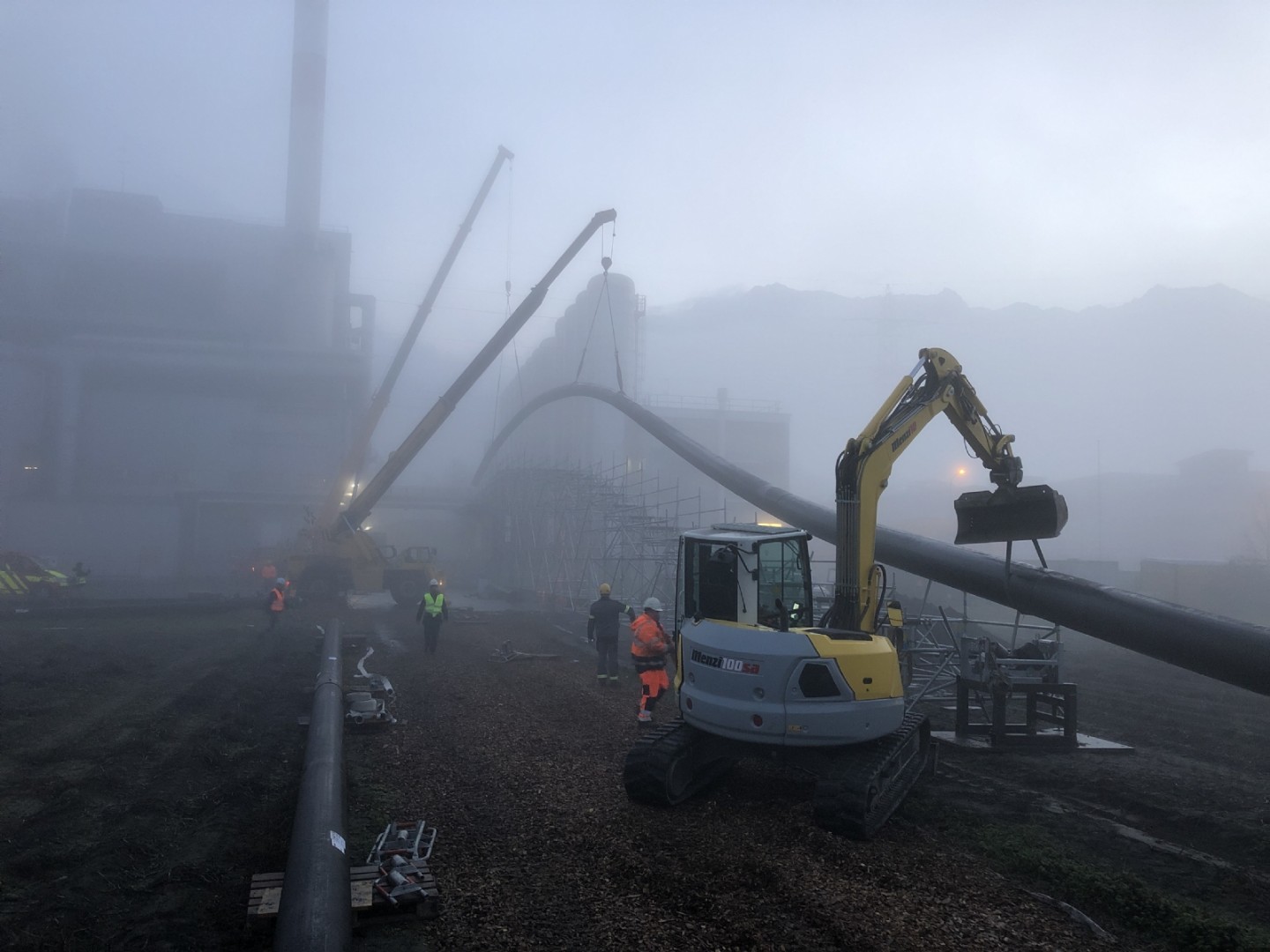

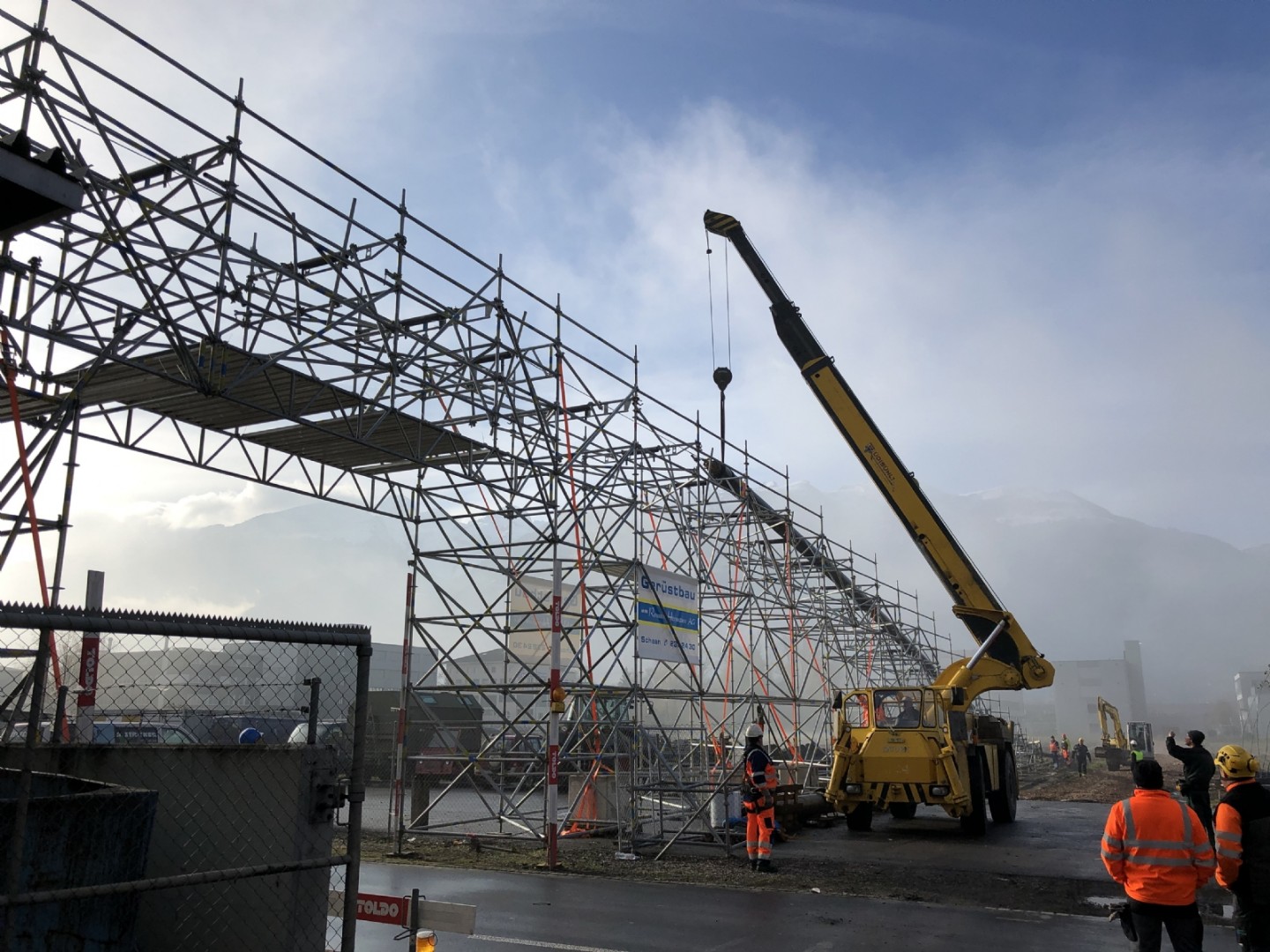

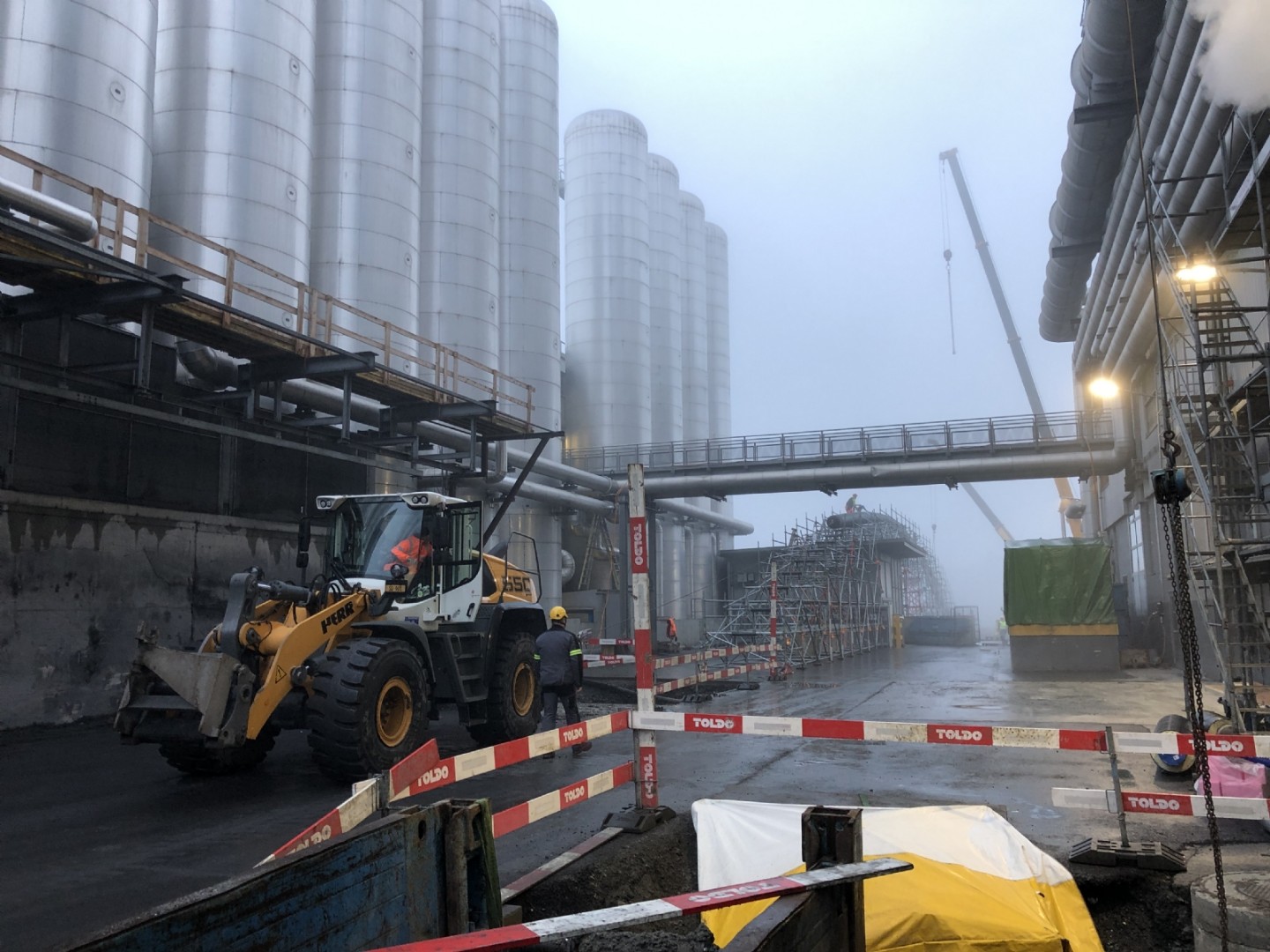

Für den Bau der Fernwärme-Transportleitung von der Verbrennungsanlage VfA Buchs nach Schaan im Liechtenstein, muss die Leitung den Binnenkanal Rhein, die Autobahn sowie den Rhein queren. Der Rhein wurde über die Energiebrücke überwunden, Autobahn und Binnenkanal mussten mittels Spülbohrvortrieb unterquert werden. In diesem Zuge wurden 2 parallele Spülbohrungen durchgeführt und je ein PE100 Rohr in der Qualität PN16 mit Durchmesser DN 630mm eingezogen. Für den Rohreinzug musste das Rohr mittels Gerüst über die Langäulistrasse und über ein Gebäude im Areal der VfA geführt werden. Aufgrund des teilweise recht groben Kieses und dem Grundwasserstrom, konnte das Bohrloch nicht über längere Zeit offen gehalten werden. Deshalb musste der Rohreinzug bzw. die verschiedenen Aufweitschritte sehr eng getaktet werden.

Hauptleistungen und Hauptmengen

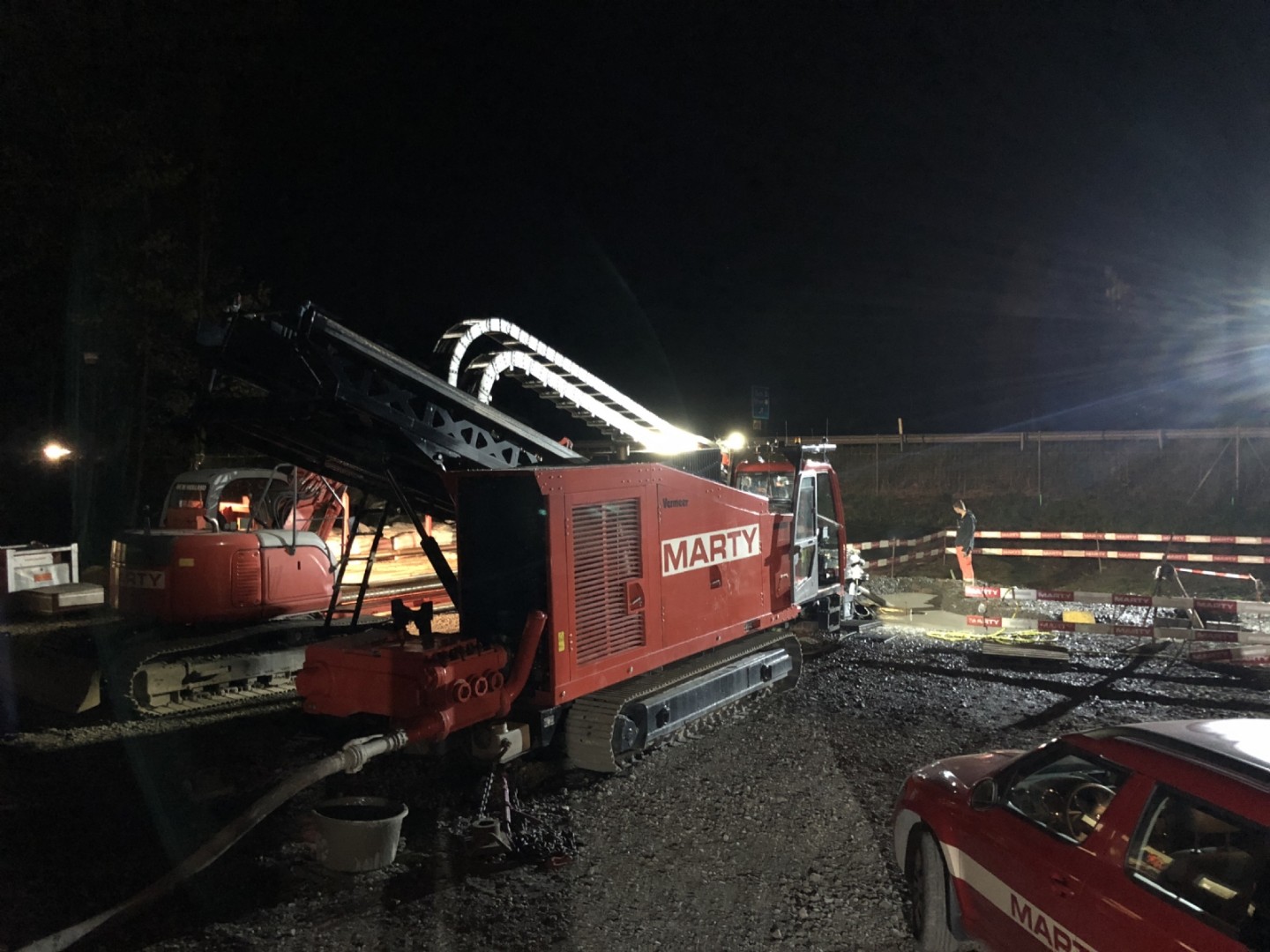

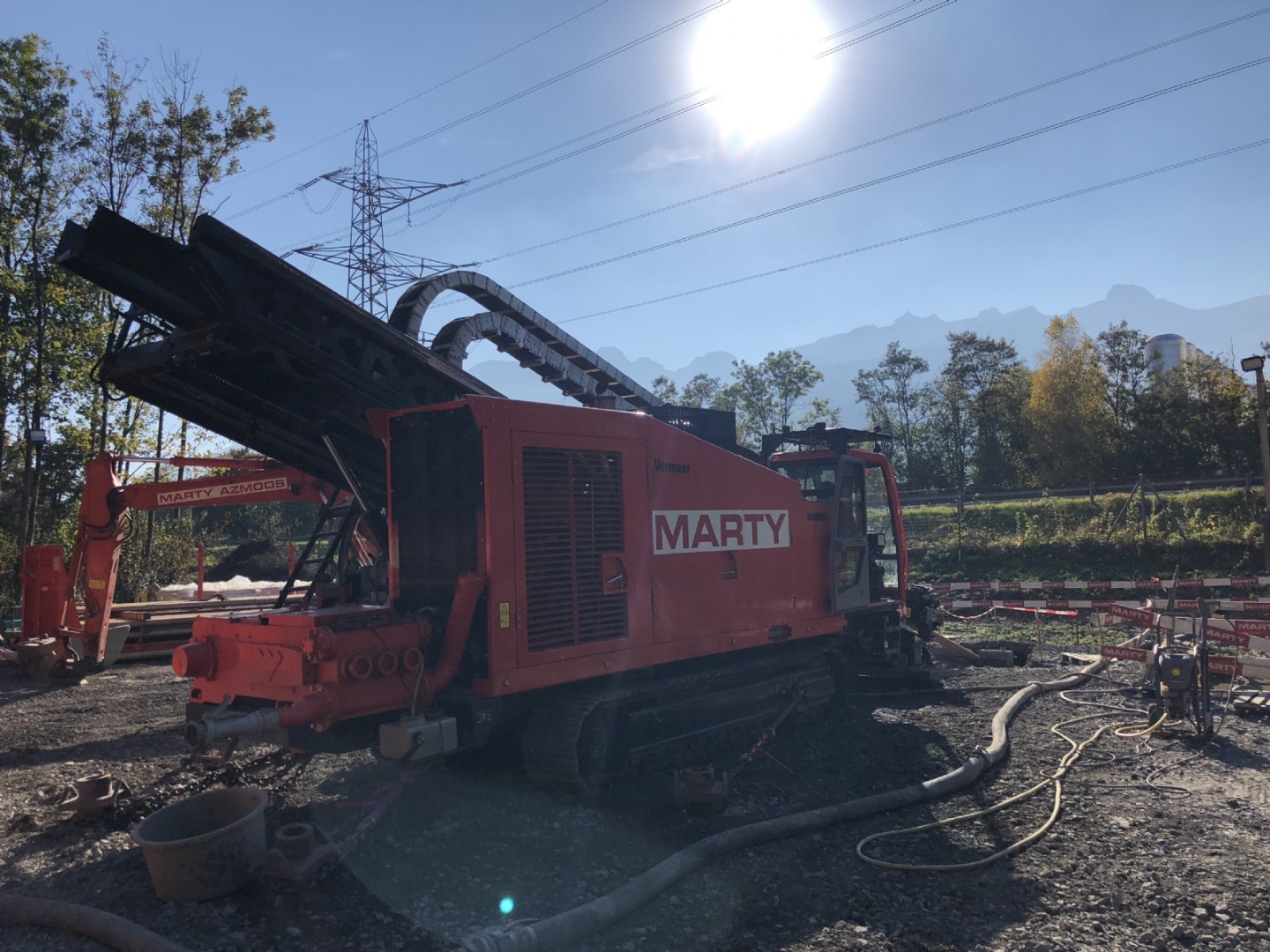

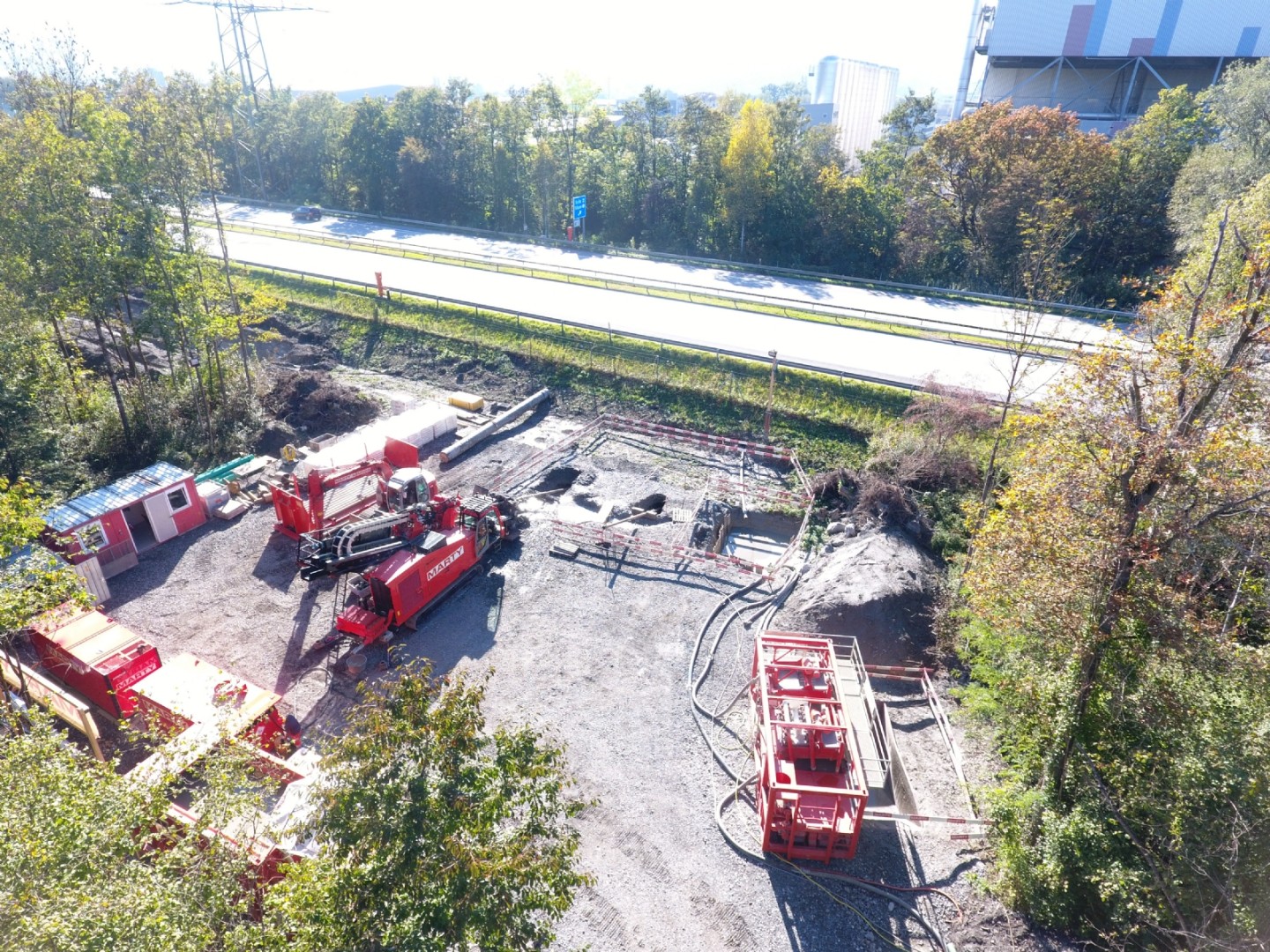

Bohrgerät: Vermeer D220x300, Bohrlänge: 250m, Durchmesser Bohrung: 860mm, Produktrohr: PE100 S5 DN630, Bodenbeschaffenheit: Kies, Sand, leicht siltig, teilweise Felsblöcke, Unterquerung von: Autobahn A13, Binnenkanal Rhein.

Herausforderungen

Ortung des Bohrkopfes unterhalb der Autobahn, teils grössere Blöcke, Werkleitungen im Areal VfA, teils grosser Grundwasserstrom.
