Heerbrugg, Trambrücke - Spülbohrvortrieb
Im Rahmen der Neuverkabelung Heerbrugg–Trambrücke wurden vier Spülbohrungen ausgeführt.
Dabei wurden eine Quartierstrasse, der Grundlochkanal, eine Kantonsstrasse, der Binnenkanal sowie die Nationalstrasse A13 unterquert.

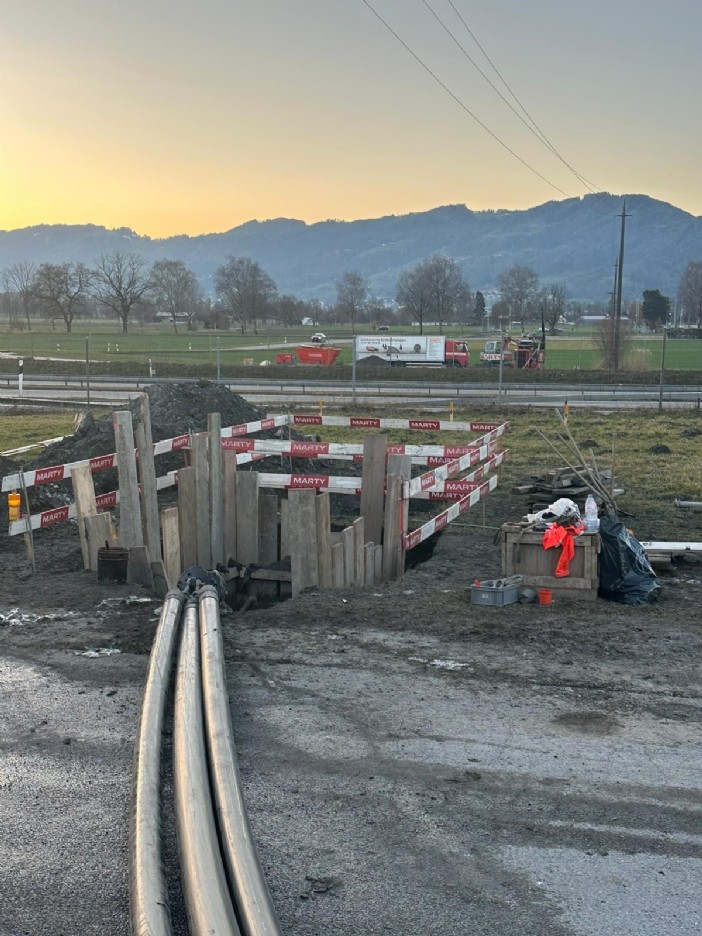

Bei der Querung der Nationalstrasse wurde ein Rohrbund bestehend aus 1 × PE, DN 180 und 2 × PE, DN 160 Rohren eingezogen.
Bei den übrigen Querungen wurde jeweils ein PE-Rohr DN 180 eingezogen.
Bohrung unter Nationalstrasse N13
Bohrmaschine
VM D100x120
Bohrlänge
102 m
Endaufweitung
550 mm
Unterquerung von
Autobahn, Kanal/Werkleitungen
Vermessung
Kreiselkompass
Geologie
Lehm, Sand, Steine, grob, Bohrung im Grundwasser
Gewerk
Strom
Einzug als
Rohrbündel
Mediumrohr
HDPE: 2x DN 160 PN 16 + 1x DN 180 PN 16
Baubegleitung
Bodenkundliche Baubegleitung (BBB)
Bohrung unter Binnenkanal
Bohrmaschine
VM D100×140
Bohrlänge
150 m
Endaufweitung
300 mm
Unterquerung von
Strasse, Bach, Kanal/Werkleitungen
Vermessung
OverWalk
Geologie
Sand, Kies, Steine, grob, Bohrung im Grundwasser
Gewerk
Strom
Einzug als
Einzelrohr
Mediumrohr
HDPE: DN 180 mm PN 16
Baubegleitung
Bodenkundliche Baubegleitung (BBB)
Bohrung unter Kantosstrasse und Bach
Bohrmaschine
VM D100×140
Bohrlänge
80 m
Endaufweitung
300 mm
Unterquerung von
Strasse, Bach, Waldstück, Kanal/Werkleitungen
Vermessung
OverWalk
Geologie
Sand, Kies, Steine, grob, Bohrung im Grundwasser
Gewerk
Strom
Einzug als
Einzelrohr
Mediumrohr
HDPE: DN 180 mm PN 16
Baubegleitung
Bodenkundliche Baubegleitung (BBB)
Die Nationalstrasse durfte nicht betreten werden. Deshalb wurde die Bohrung mittels Kreiselkompass geortet. Dadurch war eine lückenlose und präzise Ortung des Bohrkopfes möglich.
Ort
Heergrugg SG
Jahr
2026
Bauzeit
8 Wochen
Abteilungsleiter
Marty Werner
Bauherr
St. Gallisch-Appenzellische Kraftwerke AG
Vadianstrasse 50
9000 St. Gallen
Bauleitung
St. Gallisch-Appenzellische Kraftwerke AG
Vadianstrasse 50
9000 St. Gallen
Selina Nef
